一、熟料散装机概述：
江苏中矿生产的熟料散装机是从库内将熟料（≤50mm）自动输送到熟料散装车船的设备?？獾姿嗍炝仙⒆吧璞钢饕墒侄舴?电动扇形阀，卷扬装置，伸缩卸料装置、收尘软管，电容式限位开关，电控系统等部分组成。用户也可选用库侧熟料散装设备。
二、技术参数表：
技术性能 | 技术参数 |
输送物料 | 水泥熟料或类似块状物料 |
物料容重 | 熟料1.45t/m3 |
物料温度 | <=80℃ |
物料粒度 | <=50(mm) |
装车能力 | 200t/h |
卸料头伸缩距离 | 根据用户要求定制 |
手动棒阀 | 790x790mm 410x410mm |
电动扇形阀 | DZG1103 2x1.1KW |
气动棒阀 | DTY700-400/100 1.5KW(气缸：QGB125x400-MP4) |
卷扬机 | CD1-18D 功率：3KW 升降速度：8m/s |
电容式限位开关 | FTC131探头规格：探头直径ф25x400 工作压力10bar 工作温度-20℃-80℃ FTM131探头规格：探头直径ф20x230 加长170mm 工作压力10bar |
装机功率 | ～5.2Kw ～4.5Kw(~3KW) |
参照图 | SZT300-Ⅰ/1、SZT300-Ⅱ/2、SSQ300-Ⅲ |
机型 | 库底、库底、库侧 |
工作原理：
当运输工具进入位置后，打开棒阀相应的棒条数量。按住控制柜的“下降钮”，下料头到位后会自动断开升降电机电源，按“装车钮”进入御料状态，辅助配套设备会相应开始工作，卸料产生的灰尘通过进料斗，由伸缩收尘软管进入收尘器净化，当下料头的物料装满时，下料头边上升，边报警，上升距离要在装料前设置。若上升距1米，则将时间继电器的时间调为T＝1/V。在上升过程中装料始终在进行，当下料头满时，再重复上述动作，到达料满位置后，按停车钮，使电振机反制动，或关闭扇形阀下料停止工作，其它设备相应停止工作。停车后可按上升按钮让下料斗离开物料一定距离，确保运输工具的移动，再对准第二个卸料工位。直到整个料仓装满为止。

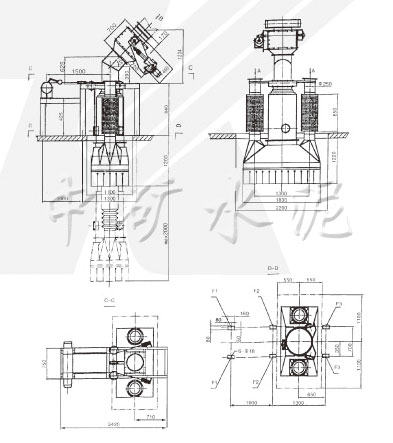

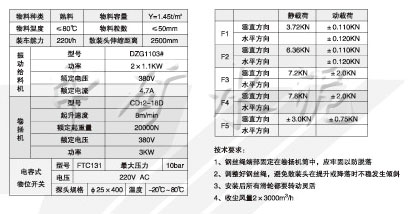

SZT300-Ⅰ/1熟料散装机技术参数及示意图

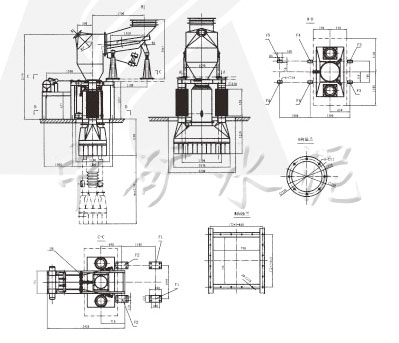

SZT300-Ⅰ/2熟料散装机示意图
SZT300-Ⅱ熟料散装机示意图
