工艺管道阀门

手动蝶阀|矩形手动蝶阀|矩形蝶阀

丁宝勤 13906276368(技术)

电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com

手动蝶阀,矩形手动蝶阀,矩形蝶阀广泛适用于建材、玻璃、矿山、电力、轻工、造纸等行业，在管路上作为双向启闭及调节介质的流量的重要设备，对管路中流量根据工况的不同需要进行调节，以满足管道工艺运行的需要。

结构特点：

手动蝶阀采用优质钢板焊接而成，设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小，调节轻松自如、灵活可靠，开度指示清晰、准确，便于观察和操作，能有效地控制气体流量，是各种风管系统中理想的调节设备。

性能参数：

公称压力

Nominal pressure

介质流速

Medium velocity

泄漏率

Leakage ratio

适用温度

Suitable temperature

适用介质

Suitable medium

0.05MPa

≤ 28 m/s

≤ 1.5 %

≤ 300℃

空气、粉尘气体等

Air, gas with powder etc

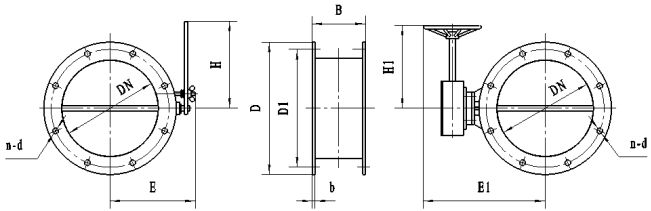

手柄式外形图：蜗轮式外形图：

外形连接尺寸：

DN	D	D1	B	b	n-d	E	E1	H	H1
100	160	135	80	4	4- Φ 10	140	180	150	200
120	180	155	80	4	4- Φ 10	145	190	150	200
125	185	160	80	4	4- Φ 10	148	193	150	200
130	190	165	80	4	8- Φ 10	150	195	150	200
140	200	175	80	4	8- Φ 10	155	205	150	200
150	210	185	80	4	8- Φ 10	160	210	150	200
160	220	195	80	4	8- Φ 10	165	215	200	200
180	240	215	80	4	8- Φ 10	175	225	200	200
200	260	235	80	4	8- Φ 10	185	235	200	200
220	280	255	80	4	8- Φ 10	210	347	200	200
250	310	285	100	6	12- Φ 10	225	365	350	200
280	340	315	100	6	12- Φ 10	240	380	350	200
320	380	355	100	6	12- Φ 10	260	400	350	200
360	440	405	120	8	16- Φ 12	280	420	350	200
390	470	435	120	8	16- Φ 12	295	435	350	200
400	480	445	120	8	16- Φ 12	300	440	450	250
450	530	495	120	8	16- Φ 12	325	465	450	250
500	580	545	120	8	20- Φ 12	350	490	450	250
560	640	605	120	8	20- Φ 12	380	520	450	250
600	680	645	120	8	20- Φ 12	420	540	600	250
630	710	675	120	8	20- Φ 12	435	555	600	250
700	780	745	140	8	20- Φ 12	470	612	600	250
800	880	845	140	8	24- Φ 12	520	665	600	250
900	980	945	140	8	24- Φ 12	570	715	600	250
1000	1100	1055	160	10	28- Φ 14	620	845	600	250
1120	1220	1175	160	10	28- Φ 14	680	905	600	250
1200	1300	1255	160	10	28- Φ 14	720	945	600	250

结构特点：

手动蝶阀采用优质钢板焊接而成，设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小，调节轻松自如、灵活可靠，开度指示显著、清晰、准确，便于观察和操作，能有效地控制气体流量，是各种风管系统中理想的调节设备。

性能参数：

公称压力

Nominal pressure

介质流速

Medium velocity

泄漏率

Leakage ratio

适用温度

Suitable temperature

适用介质

Suitable medium

0.05MPa

≤ 28 m/s

≤ 1.5%

≤ 300℃

空气、粉尘气体等

Air, gas with powder etc

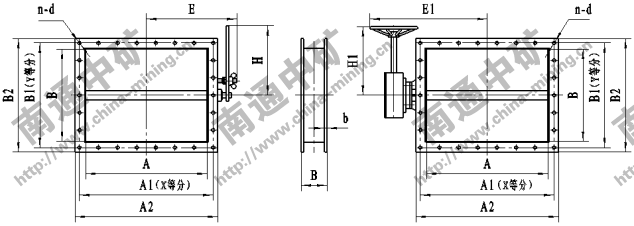

手柄式外形图：蜗轮式外形图:

外形连接尺寸：

A × B	A1 × B1	A2 × B2	B	b	n-d	X	Y	H	H1	E	E1
120 × 120	155 × 155	180 × 180	80	4	8- Φ 10	2	2	150	200	140	190
160 × 120	195 × 155	220 × 180	80	4	8- Φ 10	2	2	150	200	165	215
160 × 160	195 × 195	220 × 220	80	4	8- Φ 10	2	2	150	200	165	215
200 × 160	235 × 195	260 × 220	80	4	8- Φ 10	2	2	150	200	185	235
200 × 200	235 × 235	260 × 260	80	4	8- Φ 10	2	2	200	200	185	235
250 × 120	285 × 155	310 × 180	100	6	10- Φ 10	3	2	150	200	225	365
250 × 160	285 × 195	310 × 220	100	6	10- Φ 10	3	2	150	200	225	365
250 × 200	285 × 235	310 × 260	100	6	10- Φ 10	3	2	200	200	225	365
250 × 250	285 × 285	310 × 310	100	6	12- Φ 10	3	3	200	200	225	365
320 × 160	355 × 195	380 × 220	100	6	10- Φ 10	3	2	200	200	260	400
320 × 200	355 × 235	380 × 260	100	6	10- Φ 10	3	2	300	200	260	400
320 × 250	355 × 285	380 × 310	100	6	12- Φ 10	3	3	300	200	260	400
320 × 320	355 × 355	380 × 380	100	6	12- Φ 10	3	3	300	200	260	400
400 × 200	445 × 245	480 × 280	120	8	12- Φ 12	4	2	300	250	300	440

400 × 250	445 × 295	480 × 330	120	8	14- Φ 12	4	3	300	250	300	440
400 × 320	445 × 365	480 × 400	120	8	14- Φ 12	4	3	300	250	300	440
400 × 400	445 × 445	480 × 480	120	8	16- Φ 12	4	4	300	250	300	440
500 × 200	545 × 245	580 × 280	120	8	14- Φ 12	5	2	350	250	350	490
500 × 250	545 × 295	580 × 330	120	8	16- Φ 12	5	3	350	250	350	490
500 × 320	545 × 365	580 × 400	120	8	16- Φ 12	5	3	350	250	350	490
500 × 400	545 × 445	580 × 480	120	8	18- Φ 12	5	4	350	250	350	490
500 × 500	545 × 545	580 × 580	120	8	20- Φ 12	5	5	350	250	350	490
630 × 250	675 × 295	710 × 330	120	8	18- Φ 12	6	3	450	250	435	555
630 × 320	675 × 365	710 × 400	120	8	18- Φ 12	6	3	450	250	435	555
630 × 400	675 × 445	710 × 480	120	8	20- Φ 12	6	4	450	250	435	555
630 × 500	675 × 545	710 × 580	120	8	22- Φ 12	6	5	450	250	435	555
630 × 630	675 × 675	710 × 710	120	8	24- Φ 12	6	6	450	250	435	555
800 × 320	845 × 365	880 × 400	140	8	20- Φ 12	7	3	500	250	520	665
800 × 400	845 × 445	880 × 480	140	8	22- Φ 12	7	4	500	250	520	665
800 × 500	845 × 545	880 × 580	140	8	24- Φ 12	7	5	500	250	520	665
800 × 630	845 × 675	880 × 710	140	8	26- Φ 12	7	6	500	250	520	665
800 × 800	845 × 845	880 × 880	140	8	28- Φ 12	7	7	500	250	520	665
