高温调节闸阀(三次风阀)
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
三次风阀现场安装使用图

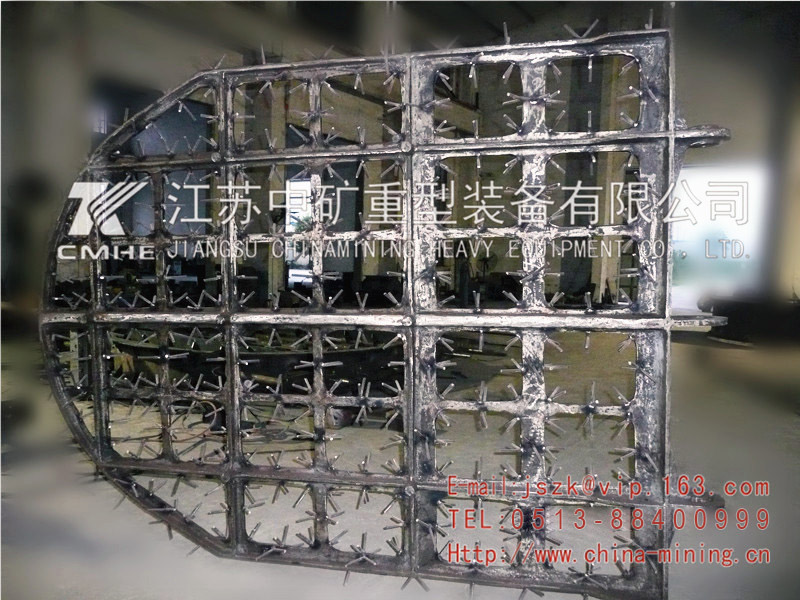

三次风阀阀板
ZDZF-G高温调节闸阀,高温调节闸阀,三次风高温调节阀,三次风阀,电动调节高温闸阀，它与DKJ电动卷扬机配套使用。在化工、电力、冶金、建材等工业中对高温管道中流动的介质进行自动调节与控制，它具有流通能大，动作灵敏稳定，结构简单，维修方便，耐温性能强。

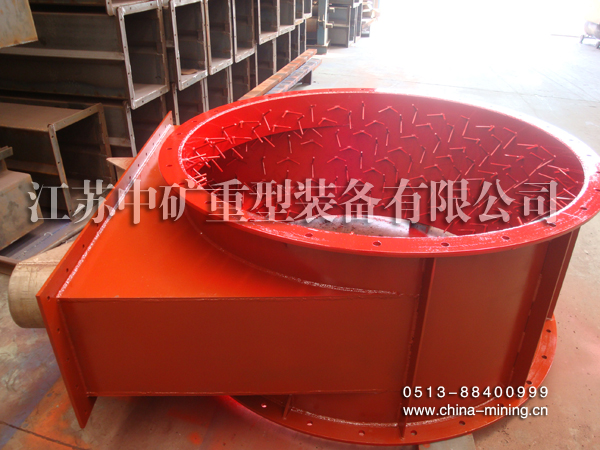

三次风高温闸阀阀体
ZDZF-G高温调节闸阀,高温调节闸阀,三次风高温调节阀,三次风阀,电动调节高温闸阀技术性能：
1. 牵引力上限：1000Kg
卷简直径：500mm
卷简长度：250
2.输入信号：4-200mA
基本误差：±2.5%
电源电压：220 20V -30V 50Hz
出轴每转时间：100+-20s
出轴工作角移位：0~90
技术性能
1. 闸板上下移动速度：176m/min
2. 工作温度上限：1100℃
外形尺寸见（表图）

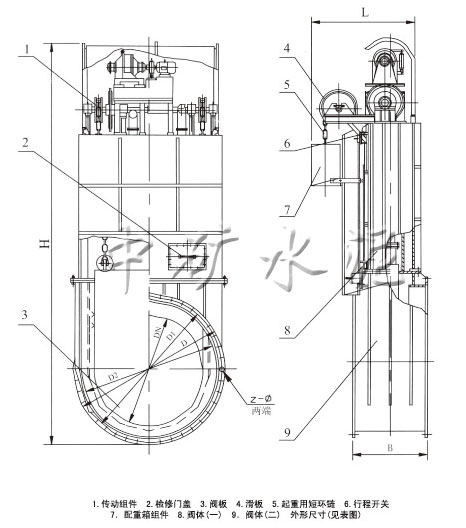

结构及外形尺寸
DN | D | D1 | D2 | B | H | I | Z-Φ |
1350 | 1900 | 1830 | 1750 | 1080 | 5190 | 1500 | 40-Φ24 |
1600 | 2150 | 2080 | 2000 | 1000 | 5450 | 1500 | 44-Φ24 |
DN | D | D1 | D2 | B | H | I | Z-Φ |
1800 | 2350 | 2280 | 2200 | 1000 | 5750 | 1500 | 48-24 |
2000 | 2550 | 2480 | 2400 | 1000 | 6100 | 1500 | 54-24 |
2500 | 3750 | 3080 | 3050 | 1000 | 6700 | 1500 | 64-27 |
2800 | 3350 | 3280 | 3176 | 1000 | 6900 | 1500 | 64-27 |
