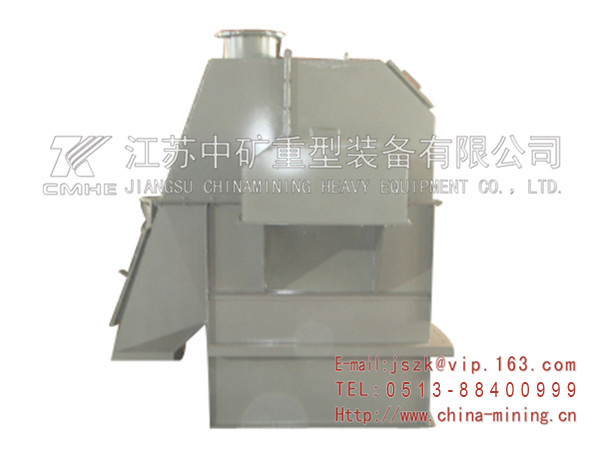

NE系列板链斗式提升机



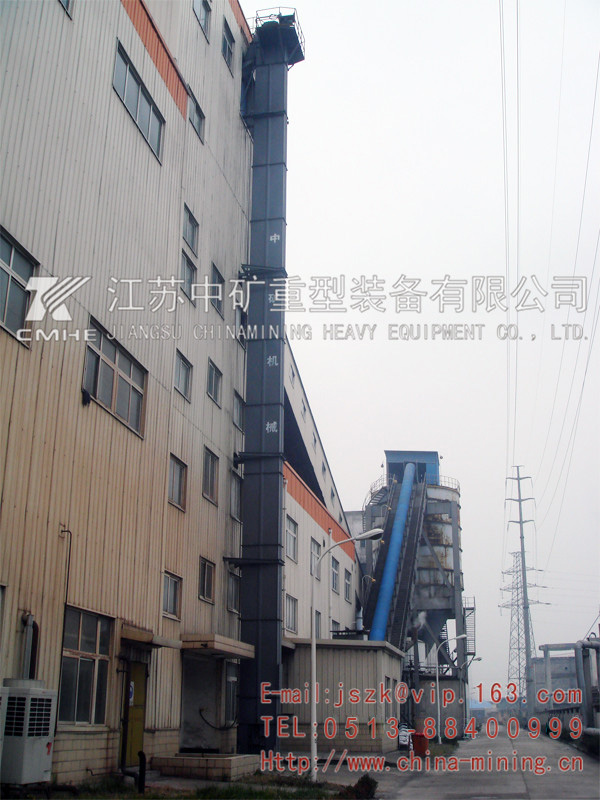

产品概述
    NE系列板链式提升机是一种垂直提升设备，已被广泛用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料、粮食、化肥等。
    NE型提升机为板链、重力式诱导卸料提升设备，设计合理，整机运行可靠。
    企业标准Q/SZK2005-NE。




工作原理

性能特点：

性能特点	详细说明

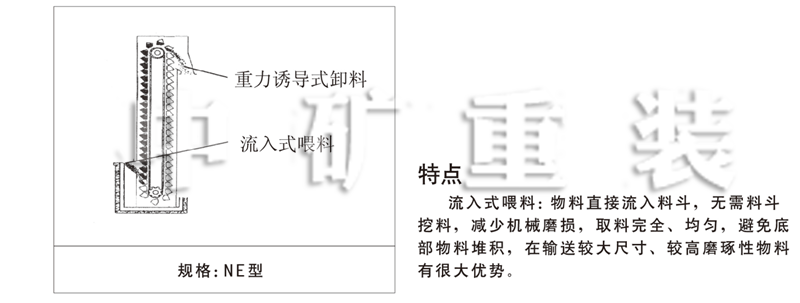

提升能力大	采取流入式喂料，策略诱导式卸料，密集型布置的大容量料斗输送，链速低，且提升量大。提升范围为15~800m3/h.
驱动功率小	物料提升时，无回料和挖料现象，因此无效功率少，从而驱动功率也相应减小。
提升范围广	这类提升机对物料的种类、特性及块度的要求少，不仅可提升粉状、粒状和块状物料，而且可提升磨琢性大的物料和温度≤250℃的物料。
提升高度高	链速低，运行平稳，且采用精密锻造的耐磨链条，因此可达较高的提升高度（40m）.
使用寿命长	提升机的喂料采取流入式，运动部件与物料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会洒落，这就防止了物料对机体的磨损，输送链条采用精密锻造高强度耐磨链条。延长了链条和链轮的使用寿命。
运行可靠性好	设计合理可靠，保证了整机运行的可靠性。无故障时间超过3万小时。



技术规范

表1：NE板链斗式提升机技术规范表

型号	提升量  M3/h	物料块度上限
		占百分比%
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	440	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110



 提升链技术参数



型号	节距	滚子外径	销轴直径	销轴长度	内节内宽	链板厚	链板宽	破断载荷(T)
NE15	101.6	26.5	11.5	70	27	6	35	10
NE30	152.4	36	15.5	90	36.5	8	50	24
NE50	152.4	36	15.5	90	36.5	8	50	24
NE100	200	44.5	19.1	120	51.8	10	60	38
NE150	200	44.5	19.1	120	51.8	10	60	38
NE150 (强力型)	200	48.5	22.2	126	57.6	10	75	55
NE200	250	63.5	31.75	146	67.4	12	90	75
NE300	250	63.5	31.75	146	67.4	12	90	75

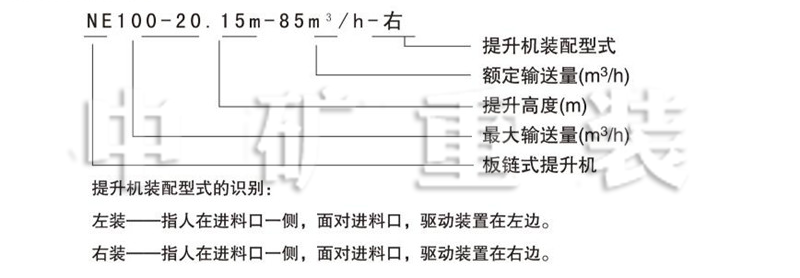

型号说明





结构组成
        NE板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
        1、运行部件：由料斗和套筒滚子链条组成，NE15、NE30采取单排链，NE50 - NE800采取双排链。
        2、驱动装置：采取Y系列电动机，通过减速器（或直接用摆线针轮减速电机）和链传动组成。（可根 据用户要求而定）。 驱动装置分左装和右装两种。分别与提升机左、右装对应。
左装：为人在减速器输出轴端，面对减速器，传动小链轮在右侧。
右装：为人在减速器输出轴端，面对减速器，传动小链轮在左侧。
注：提升机驱动平台由单面与三面两种平台制法，一般以三面平台制作，客户要求采用单面平台或维修架时，请合同上注明，差价另补。
        3、上部装置：有上置、上部机壳、头轴装配等部件，逆止器、卸料口装有防回料橡胶板。
        4、中部机壳：带检视门中问节，标准中间节和非标节。
        5、下部装置：安装有张紧装置，中矿公司对不同型号采用不同的拉紧结构。NE15- NE50采取弹簧张紧，NE100 - NE800采取坠重箱张紧。
动力配备

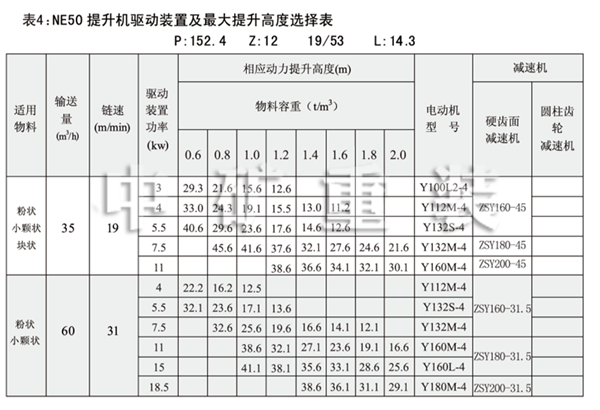

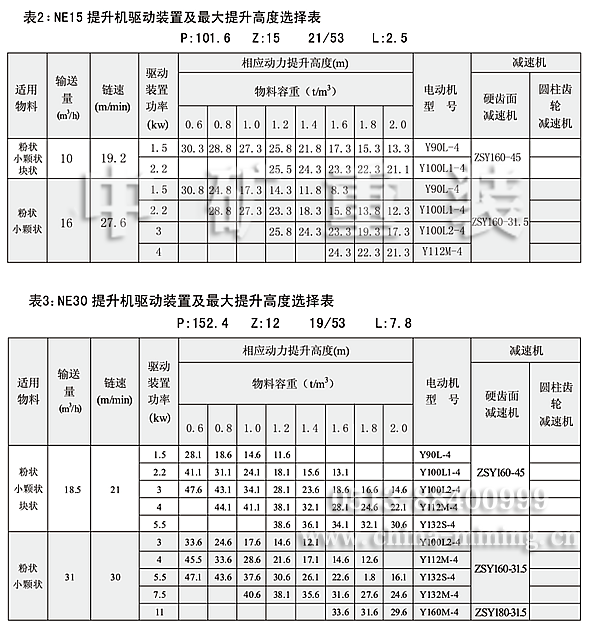

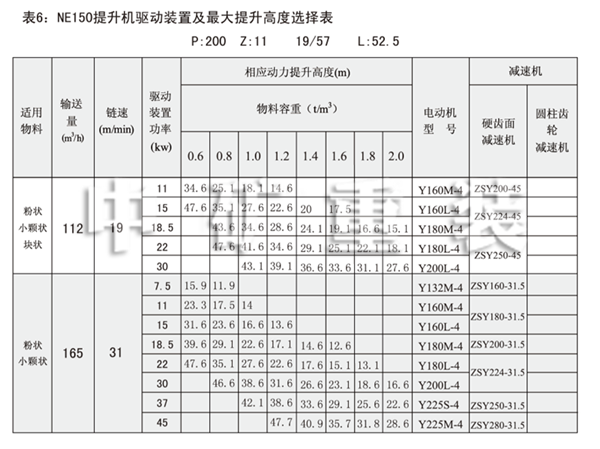

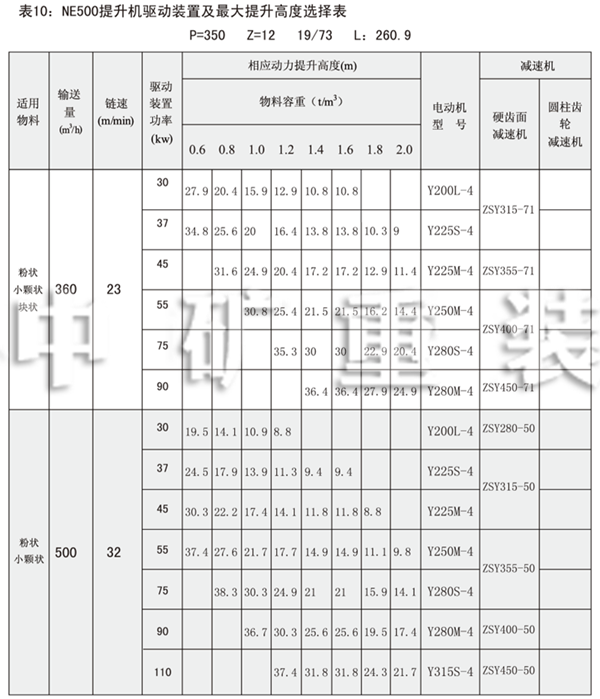

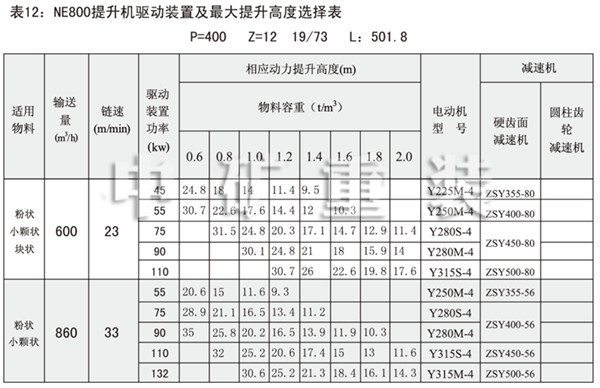

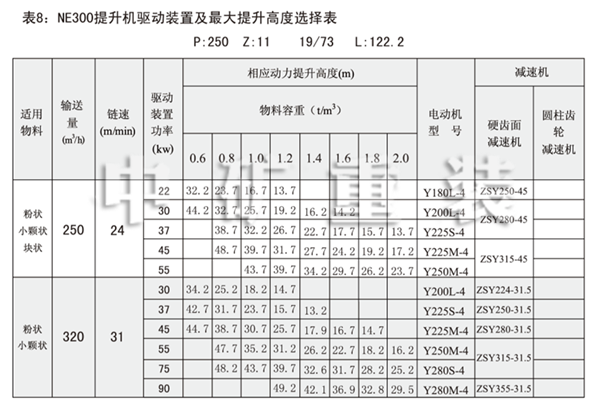

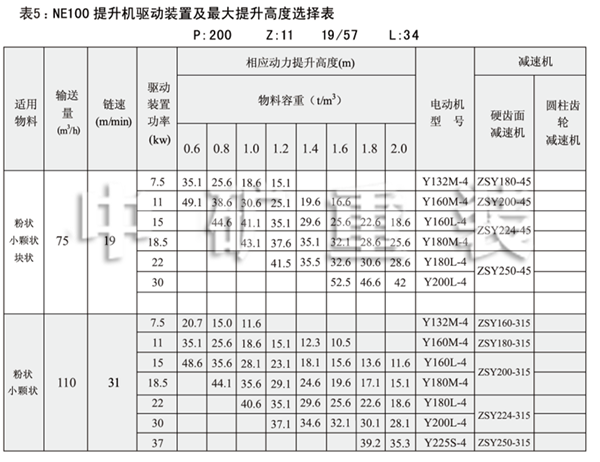

        NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升机的提升量、提升高度及动力配备表见表2-9，选择NE500、NE600、NE800型提升机时，请与中矿公司技术部联系，联系人：周小姐，联系电话：0513-88400999。

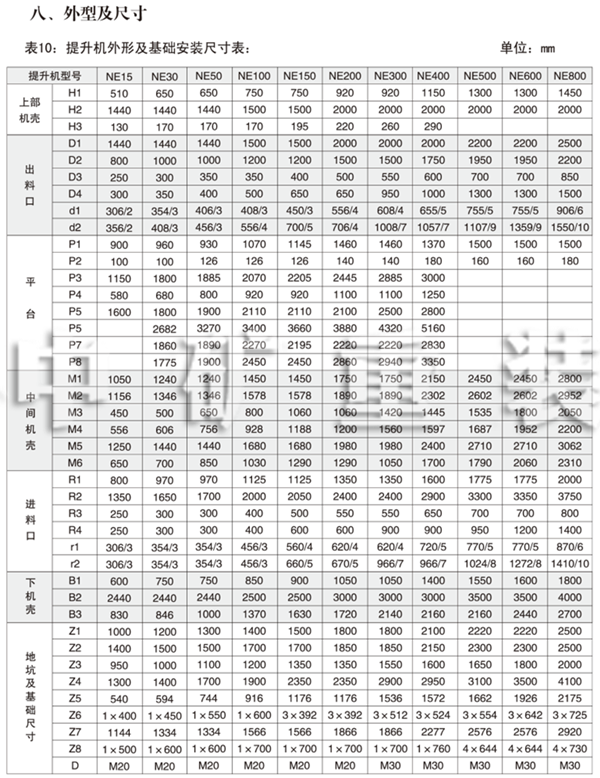

        选择驱动装置时，根据减速机输入轴与电机的联接方式，有二种选择：

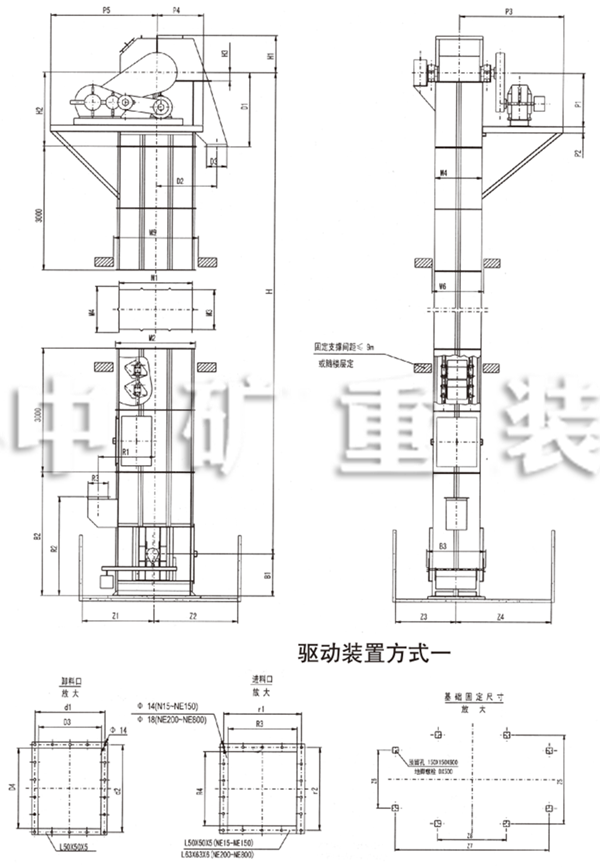

        方式一：软齿面减速机输入轴与电机通过皮带连接，起到缓冲、过载?；ぷ饔?，适用于45KW以下的提升机驱动。

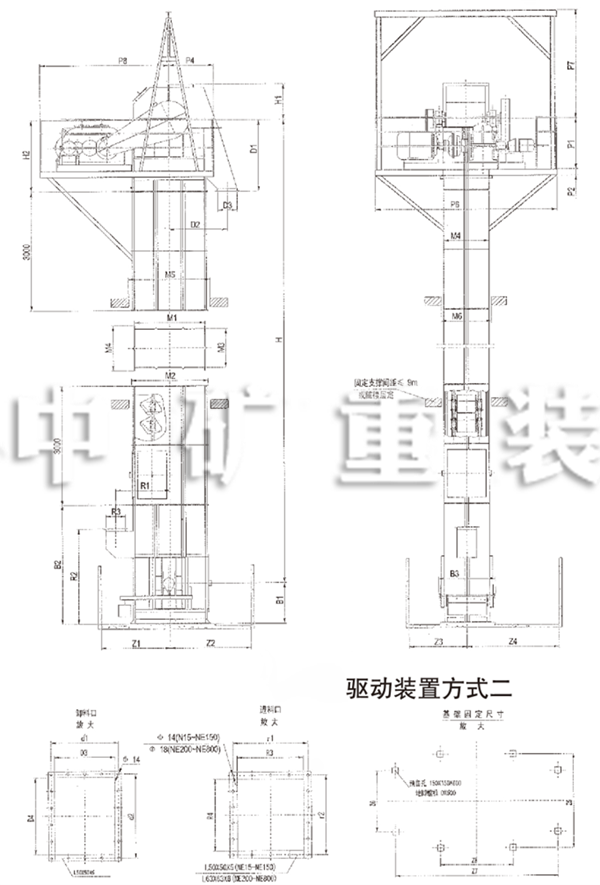

        方式二：硬齿面减速机输入轴与电机通过偶合器或联轴器直联，偶合器起到柔性起动、减震、过载?；ぷ饔?，并可根据需求配上慢速辅助驱动。
