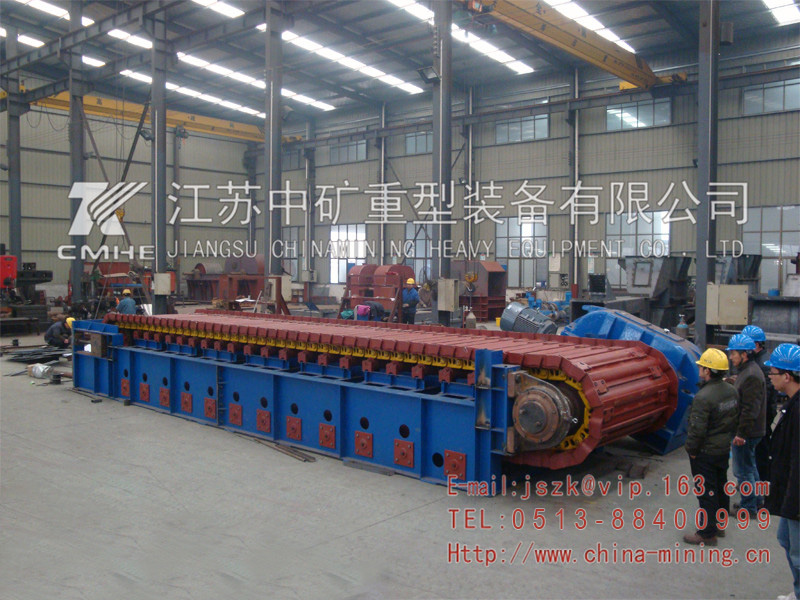

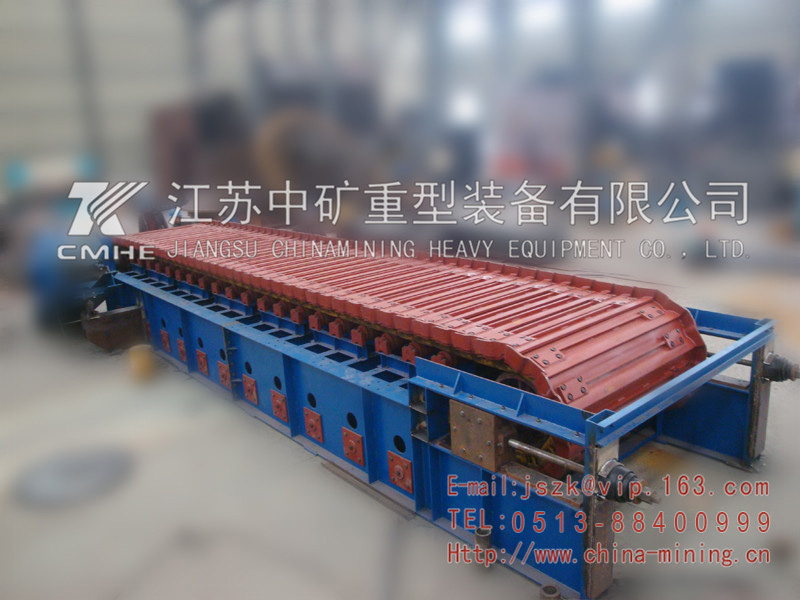

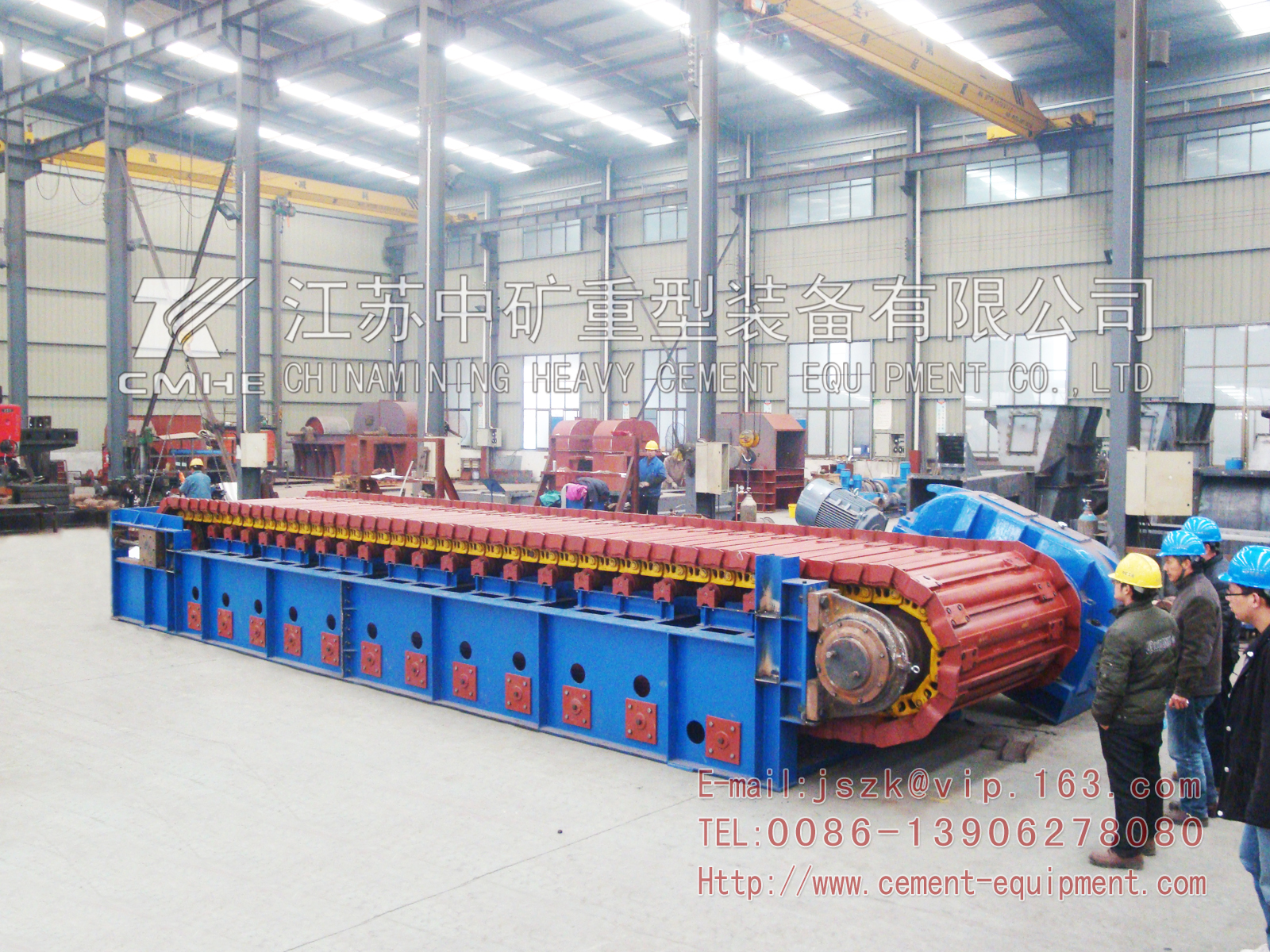

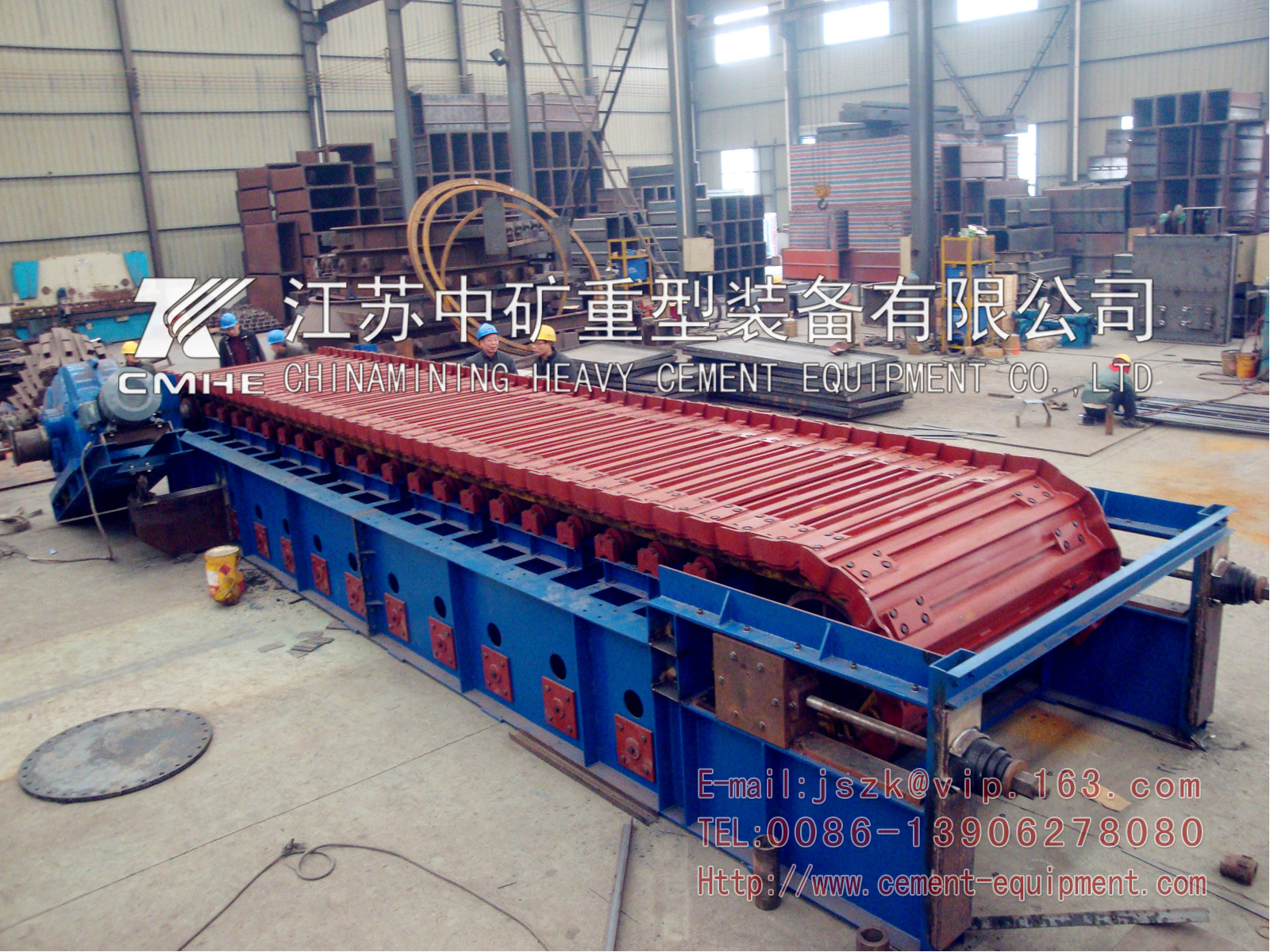

中型板式给料机

产品简介
      中型板式给料机系间歇给料机械，适用于短距离输送给料粒度400mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门，广泛用于从储料仓往破碎、运输机械做均匀间歇给料?？伤桨沧耙部汕阈卑沧?，其向上倾角20度。一般适应松散密度小于12400kg/m3、温度400摄氏度以下的物料。

产品特点
    ?尾部装置设计可靠，适用于多雨潮湿地区，不会因粘式物料聚积尾部而造成链条出现跳齿现象，影响生产。
    ?牵引链和承载链分开，动载荷小，提高寿命。输送链是按IS01977/1-1976设计制造的，质量可靠，互换性好。
    ?头部装置链轮由3瓣齿组成，不需要拆卸链，即可更换齿轮，易维护，链轮奇偶数齿分开传动，寿命可增加一倍。链轮表面进行硬化处理使用寿命长，符合1977/II -1974的规定。
    ?机器全部采用了滚动轴承支撑结构，密封和润滑性能好，运行阻力小，便于维修保养，因而具有节能和维护简单的特点。
    ?本机宽度参数参照F.L.SMLDTH（丹麦）和AUMUND（德国）公司标准设计

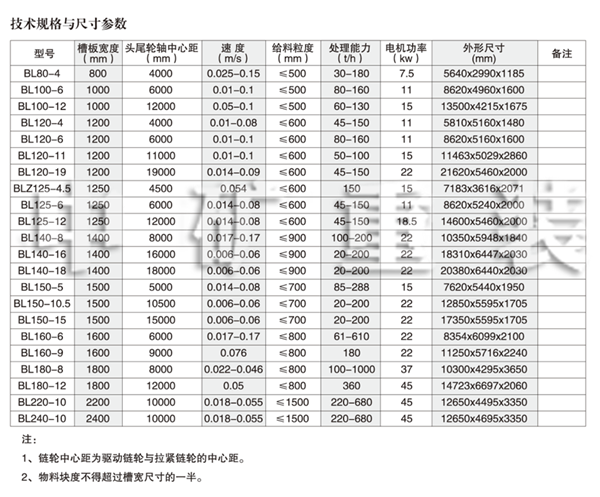

型式、基本参数与尺寸
    ?型式

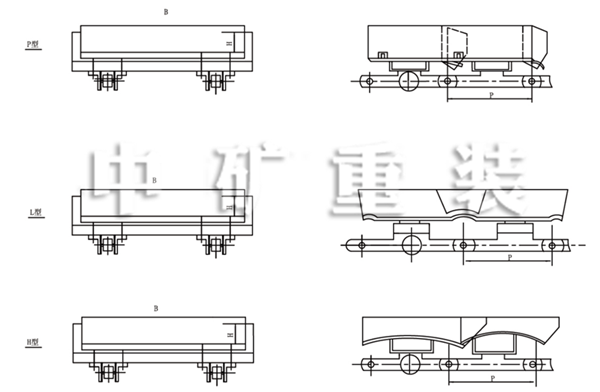

    中型板式给料机按承载物料的输送槽结构分为三种型式
    P型一输送槽承载板的纵剖面为平板型，适用于沿水平或倾角小于等于15°输送块状物料。
    L型一输送槽承载板的纵剖面为波浪形，适于沿水平或倾角小于或等于25°输送块状和颗粒状物料。
    H型一输送槽承载板的纵剖面为圆弧形，适于沿水平或倾角小于或等于25°输送潮湿和粘性的物料。

注意事项

1、链轮中心距的允许偏差≤一个链节距

2、给料机的给料速度按下列系列选取，其偏差不得超过：±10%

0.01; 0.02; 0.03; 0.04; 0.05; 0.063; 0.08; 0.10; 0.125; 0.16; 0.20;

0.25m/so 当给料机给料速度需要调节时，采用调速电机。一般采用Y系列异步电动机。

3、牵引链采用套筒滚子输送链，节距系列为：200; 250; 315; 400mm

4、链轮采用套筒滚子输送链链轮的设计规则，齿数从以下数目中选?。?; 8; 9; 10.

5、给料机的传动方式分为右传动、左传动和双边传动三种，传动装置在物料运行方向的右侧为右传动，反之为左传动。分别用Ⅰ和Ⅱ标示。双边传动不作标注。

6、按输送槽的宽度，对槽体的支承分为两种形式。当输送槽宽度小于或等于1600mm 时，由固定在输送槽两端的棍轮支承槽体，滚轮沿支架的上下导轨运行。当输送槽宽度大于1600mm时，由固定在机架上棍子支撑槽体。

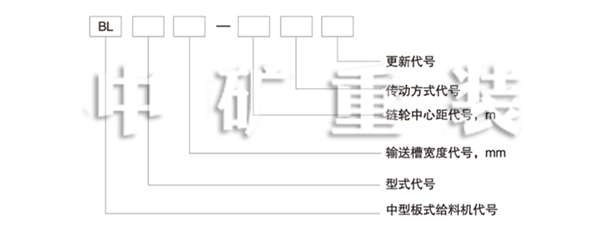

7、型号标记

标记示例：输送播宽度B为1600mm,形式为L型，链轮中心距L为15m,右传动方式的通用固定式中型板式给料机标记为：板式给料机 BL1600-15 I JB/T4255—1999
