气动蝶阀
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
结构特点：
气动蝶阀 采用碳素钢焊接。具有设计新颖、重量轻、结构紧凑、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点?？伤桨沧盎虼怪卑沧?。采用气动推杆，通过配件组合可以远距离操纵或现场控制。
性能参数：
公称压力 | 介质流速 | 泄漏率 | 适用温度 | 适用介质 |
0.05MPa | ≤ 25 m/s | ≤ 1% | ≤ 300℃ | 空气、烟气、粉尘气体等 |
二、阀特点及应用范围
1、流体阻力小，密封面受介质的冲刷和侵蚀?。ㄕ蹇舳雀撸?br /> 2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。
3、形体简单，制造工艺性好，使用范围广。
4、闭阀所需力矩较小。
三、技术参数和性能指标
型号规格 | 额定转矩(N.m) | 公称推力(KN) | 阀杆直径上限(mm) | 转圈数上限(圈) | 手动速比 | 输出转数(r/min) | 电机 | ||
型号 | 功率 (KW) | 电流 (A) | |||||||
Z5 | 50 | 20 | 28 | 10 | 1:1 | 12 | YDF112 | 0.12 | 0.7 |
Z10 | 100 | 40 | 28 | 50 | 1:1 | 24 | YDF212 | 0.25 | 1.3 |
36 | YDF221 | 0.37 | 1.6 | ||||||
Z15 | 150 | 40 | 28 | 50 | 1:1 | 24 | YDF221 | 0.37 | 1.6 |
36 | YDF222 | 0.55 | 2.4 | ||||||
Z20 | 200 | 100 | 40 | 50 | 1:1 | 18 | YDF221 | 0.37 | 1.6 |
Z30 | 300 | 100 | 40 | 50 | 1:1 | 18 | YDF222 | 0.55 | 2.4 |
Z45 | 450 | 150 | 48 | 120 | 1:1 | 24 | YDF311 | 1.1 | 3.4 |
20:1 | 36 | YDF312 | 1.5 | 4.5 | |||||
Z60 | 600 | 150 | 48 | 120 | 1:1 | 24 | YDF312 | 1.5 | 4.5 |
|
|
|
|
| 20:1 | 36 | YDF321 | 2.2 | 6.5 |
Z 90 | 900 | 200 | 60 | 120 | 1:1 | 24 | YDF321 | 2.2 | 6.5 |
25:1 | 36 | YDF322 | 3 | 9 | |||||
Z120 | 1200 | 200 | 60 | 120 | 1:1 | 24 | YDF322 | 3 | 9 |
25:1 | |||||||||
Z180 | 1800 | 325 | 70 | 150 | 25:1 | 24 | YDF411 | 4 | 11 |
36 | YDF412 | 5.5 | 14 | ||||||
Z250 | 2500 | 325 | 70 | 150 | 25:1 | 24 | YDF412 | 5.5 | 14 |
Z250 | 3500 | 700 | 78 | 120 | 25:1 | 18 | YDF421 | 7.5 | 19 |
Z500 | 5000 | 700 | 78 | 120 | 25:1 | 18 | YDF422 | 10 | 26 |
备注：如用户需要,本厂可提供其他的转速

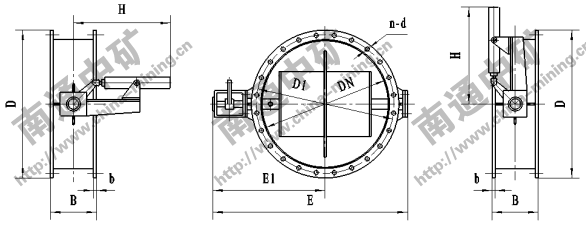

外形连接尺寸：
DN | D | D1 | B | b | n-d | E | E1 | H |
100 | 180 | 145 | 180 | 8 | 4- Φ 12 | 380 | 265 | 400 |
150 | 230 | 195 | 180 | 8 | 8- Φ 12 | 430 | 290 | 400 |
200 | 280 | 245 | 180 | 8 | 8- Φ 12 | 480 | 315 | 400 |
250 | 350 | 305 | 180 | 8 | 12- Φ 12 | 550 | 350 | 400 |
300 | 400 | 355 | 180 | 8 | 12- Φ 12 | 600 | 375 | 400 |
350 | 450 | 405 | 180 | 8 | 12- Φ 12 | 650 | 400 | 400 |
400 | 500 | 455 | 200 | 10 | 16- Φ 14 | 750 | 475 | 450 |
450 | 550 | 505 | 200 | 10 | 16- Φ 14 | 800 | 500 | 450 |
500 | 600 | 555 | 200 | 10 | 20- Φ 14 | 850 | 525 | 450 |
600 | 700 | 655 | 200 | 10 | 20- Φ 14 | 950 | 575 | 450 |
700 | 800 | 755 | 220 | 10 | 20- Φ 14 | 1055 | 630 | 500 |
800 | 900 | 855 | 220 | 10 | 24- Φ 14 | 1185 | 695 | 500 |
900 | 1000 | 955 | 220 | 10 | 24- Φ 14 | 1285 | 745 | 500 |
1000 | 1130 | 1070 | 260 | 12 | 28- Φ 18 | 1385 | 790 | 600 |
1100 | 1230 | 1170 | 260 | 12 | 28- Φ 18 | 1485 | 840 | 600 |
1200 | 1330 | 1270 | 260 | 12 | 28- Φ 18 | 1585 | 890 | 600 |
1300 | 1430 | 1370 | 300 | 12 | 32- Φ 18 | 1685 | 940 | 650 |
1400 | 1530 | 1470 | 300 | 12 | 36- Φ 18 | 1785 | 990 | 650 |
1500 | 1630 | 1570 | 300 | 12 | 36- Φ 18 | 1885 | 1040 | 650 |
1600 | 1730 | 1670 | 300 | 12 | 40- Φ 18 | 1985 | 1090 | 650 |
1700 | 1830 | 1770 | 340 | 16 | 40- Φ 18 | 2140 | 1195 | 700 |
1800 | 1930 | 1870 | 340 | 16 | 44- Φ 18 | 2240 | 1245 | 700 |
1900 | 2030 | 1970 | 340 | 16 | 44- Φ 18 | 2340 | 1295 | 700 |
2000 | 2130 | 2070 | 340 | 16 | 48- Φ 22 | 2440 | 1345 | 700 |
2100 | 2230 | 2170 | 340 | 16 | 48- Φ 22 | 2540 | 1395 | 700 |
2200 | 2330 | 2270 | 340 | 16 | 48- Φ 22 | 2640 | 1445 | 700 |
2300 | 2430 | 2370 | 380 | 16 | 48- Φ 22 | 2805 | 1555 | 750 |
2400 | 2530 | 2470 | 380 | 16 | 48- Φ 22 | 2905 | 1605 | 750 |
2500 | 2630 | 2570 | 380 | 16 | 52- Φ 22 | 3005 | 1655 | 750 |
2600 | 2730 | 2670 | 380 | 16 | 52- Φ 22 | 3105 | 1705 | 750 |
2700 | 2830 | 2770 | 420 | 20 | 56- Φ 22 | 3225 | 1775 | 800 |
2800 | 2930 | 2870 | 420 | 20 | 60- Φ 22 | 3325 | 1825 | 800 |
2900 | 3030 | 2970 | 420 | 20 | 60- Φ 22 | 3425 | 1875 | 800 |
3000 | 3130 | 3070 | 420 | 20 | 60- Φ 22 | 3525 | 1925 | 800 |
