电动V型调节球阀
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
ZAJV电子式电动V型调节球阀，配用LKR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。电动V型调节球阀具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。电动V型调节球阀适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的理想产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

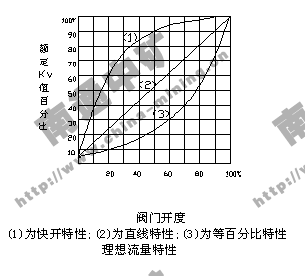

四、V形球阀规格参数表：
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
流量系数（Kv） |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
|
动作范围 |
0-90° |
||||||||||||
|
允许压差△P |
小于公称压力（1.6MPa） |
||||||||||||
|
泄漏量Q |
按API598标准测试 无泄漏 |
||||||||||||
|
环境温度℃ |
-20~60℃ |
||||||||||||
|
基本误差 |
±2% |
||||||||||||
|
回差 |
±2% |
||||||||||||
|
死区 |
1% |
||||||||||||
|
可调范围 |
250:1 |
||||||||||||
|
配用执行机构 |
PSQ101, 3810RSA-05 LKR-05~10 |
PSQ201 381RSC-30 LKR-20～30 |
PSQ301 3810RSC-50 LKR-40 |
PSQ701 LKR-60 |
|||||||||

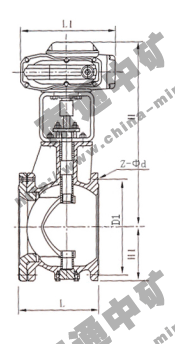

五、ZAJV电子式电动V型调节阀外形尺寸
|
公称通径DN |
L |
LKR |
H1 |
D1 |
Z-ød |
|
|
1.6\2.5\4.0 |
H |
L1 |
1.6MPa |
|||
|
25 |
102 |
277 |
208 |
60 |
85 |
4-14 |
|
32 |
102 |
295 |
208 |
65 |
100 |
4-18 |
|
40 |
114 |
305 |
208 |
75 |
110 |
4-18 |
|
50 |
124 |
364 |
208 |
95 |
125 |
4-18 |
|
65 |
143 |
379 |
208 |
105 |
145 |
4-18 |
|
80 |
165 |
389 |
256 |
120 |
160 |
8-18 |
|
100 |
194 |
402 |
256 |
140 |
180 |
8-18 |
|
125 |
213 |
426 |
256 |
165 |
210 |
8-18 |
|
150 |
229 |
445 |
256 |
185 |
240 |
8-23 |
|
200 |
243 |
465 |
256 |
205 |
295 |
12-23 |
|
250 |
297 |
610 |
346 |
240 |
355 |
12-25 |
|
300 |
338 |
660 |
346 |
290 |
410 |
12-25 |
六、型号编制说明
|
Z |
A |
J |
V |
9 |
11 |
F |
16 |
P |
G |
|
自控 阀门 |
执行机 构类型 |
位移 特征 |
阀门 代号 |
传动 形式 |
连接 形式 |
密封面 材料 |
公称 压力 |
阀体 材质 |
温度类型 |
|
|
D：表示 PS系列 |
J：表示 角行程 |
Q：表示 球阀 |
9：表示电动 |
41：表示 法兰 |
F：表示 四氟乙烯 |
16：表示 1.6MPa |
C：表示 碳钢 |
G：表示中温型 常温省略 |
|
|
R：表示 3810系列 |
|
D：表示 碟阀 |
6：表示气动 |
11：表示 丝扣 |
H：表示 金属硬密封 |
25：表示 2.5MPa |
P：表示 不锈钢 |
|
|
|
A：表示 LKR系列 |
|
V：表示 V形球阀 |
|
71：表示 对夹式 |
|
40：表示 4.0Mpa |
|
|
|
|
|
|
|
|
|
|
64：表示 6.4MPa |
|
|
七、订货须知
1.产品型号与名称 6.额定流量系数
2.公称通径DN(mm) 7.介质种类和温度范围
3.公称压力 8.阀前后压力(压差)
4.流量特性 9.电源电压和控制信号
5.阀体材质 10.其它特殊要求
