    电动楔式闸阀

    丁宝勤 13906276368(技术)

    电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com



    电动楔式闸阀
    一、概述
    　　　电动楔式闸阀是一种做直线运动的阀门，电动楔式闸阀与Z型多回转执行机构相配，有开关型和智能型。此电动楔式闸阀操作简单是一种常见的启闭阀，电动楔式闸阀利用闸板的上下工作来接通和关断管道中的流体介质。电动楔式闸阀广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

    电动楔式闸阀


    二、阀特点及应用范围
            1、流体阻力小，密封面受介质的冲刷和侵蚀?。ㄕ蹇舳雀撸?
            2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力。
            3、形体简单，制造工艺性好，使用范围广。
            4、闭阀所需力矩较小。


    三、技术参数和性能指标

    型号 规格 额定转矩 (N.m) 公称推力 (KN) 阀杆直径上限 (mm) 转圈数上限(圈) 手动 速比 输出转数(r/min) 电机
    型号
    功率
    (KW)
    电流
    (A)
    Z5 50 20 28 10 1:1 12
    YDF112
    0.12
    0.7
    Z10 100 40 28 50 1:1 24
    YDF212
    0.25
    1.3
    36
    YDF221
    0.37
    1.6
    Z15 150 40 28 50 1:1 24
    YDF221
    0.37
    1.6
    36
    YDF222
    0.55
    2.4
    Z20 200 100 40 50 1:1 18
    YDF221
    0.37
    1.6
    Z30 300 100 40 50 1:1 18
    YDF222
    0.55
    2.4
    Z45 450 150 48 120 1:1 24
    YDF311
    1.1
    3.4
    20:1 36
    YDF312
    1.5
    4.5
    Z60 600 150 48 120 1:1 24
    YDF312
    1.5
    4.5
              20:1 36
    YDF321
    2.2
    6.5
    Z 90 900 200 60 120 1:1 24
    YDF321
    2.2
    6.5
    25:1 36
    YDF322
    3
    9
    Z120 1200 200 60 120 1:1 24
    YDF322
    3
    9
    25:1
    Z180 1800 325 70 150 25:1 24
    YDF411
    4
    11
    36
    YDF412
    5.5
    14
    Z250 2500 325 70 150 25:1 24
    YDF412
    5.5
    14
    Z250 3500 700 78 120 25:1 18
    YDF421
    7.5
    19
    Z500 5000 700 78 120 25:1 18
    YDF422
    10
    26

    备注：如用户需要,本厂可提供其他的转速

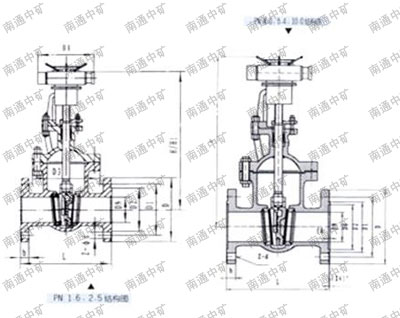

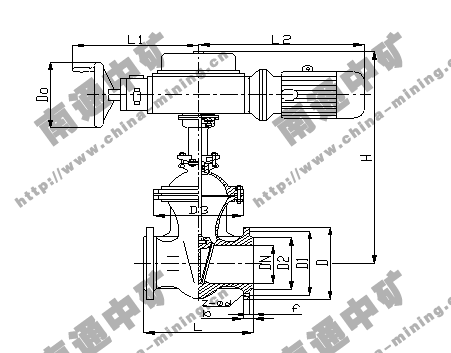

    四、外形尺寸和连接尺寸 Z941H—16C　　Z941Y—16P　　Z941Y—16R　Z941Y—16I　　　　　　?。?.6MPa）

    公称 通径 DN(mm) 尺　　 寸(mm) 重量 (kg)
    L D D1 D2 b Z—Φd D3 H L1 L2 Do
    40 240 145 110 85 16 4-Φ18
    50 250 160 125 100 16 4-Φ18 165 574 170 308 400 106
    65 265 180 145 120 18 4-Φ18   625
    80 280 195 160 135 18 8-Φ18 205 665 170 308 400 126
    100 300 215 180 155 20 8-Φ18 232 756 170 349 400 136
    125 325 245 210 185 22 8-Φ18 232 756 325 411 250 145
    150 350 280 240 210 24 8-Φ23 335 758 325 411 250 210
    200 400 335 295 265 26 12-Φ23 400 1074 460 276 250 310
    250 450 405 355 320 30 12-Φ25 475 1269 530 353 360 455
    300 500 460 410 375 30 12-Φ25 530 1514 545 368 360 560
    350 550 520 470 435 34 16-Φ25 610 1750 577 426 400 885
    400 600 580 525 485 36 16-Φ30 710 1900 617 445 400 1120
    450 650 640 585 545 40 20-Φ30   2070     400 1320
    500 700 705 650 608 44 20-Φ34 800 2240 408 573 400 1516

    Z941H—25　　Z941Y—25P　　Z941Y—25R　　Z941Y—25I　　　　　　　　　　　(2.5Mpa)

    公称 通径 DN(mm) 尺　　　寸(mm) 重量 (kg)
    L D D1 D2 b Z—Φd D3 H L1 L2 Do
    40 240 145 110 85 18 4-Φ18
    50 250 160 125 100 20 4-Φ18 165 378 197 363 400 110
    65 265 180 145 120 22 4-Φ18 185 378 197 363 400 116
    80 280 195 160 135 22 4-Φ18 213 580 197 363 400 135
    100 300 230 190 160 24 8-Φ23 260 770 325 381 250 149
    125 325 270 220 188 28 8-Φ25 295 885 325 381 250 192
    150 350 300 250 218 30 8-Φ25 335 950 325 381 250 216
    200 400 360 310 278 34 12-Φ25 400 1090 325 381 250 286
    250 425 425 370 332 36 12-Φ30 475 1290 325 441 250 366
    300 450 485 430 390 40 16-Φ30 530 1510 408 475 360 658
    350 550 550 490 448 44 16-Φ34 610 1710 408 505 360 774
    400 600 610 550 505 48 16-Φ34 710 1922 445 558 400 989
    450 650 660 600 555 50 20-Φ34   2080
    500 700 730 660 610 52 20-Φ41   2260
    600 800 840 770 718 56 20-Φ41   2750
    700 900 955 875 815 60 24-Φ48   3590
    800 1000 1070 990 930 64 24-Φ48   4300

    Z941H—40　　Z941Y—40P　　Z941Y—40R　　Z941Y—40I　　　　　　　　　(4.0Mpa)

    公称 通径 DN(mm) 尺　　　寸(mm) 重量 (kg)
    L D D1 D2 b Z—Φd D3 H L1 L2 Do
    40 240 145 110 85 76 4-Φ18 18         60
    50 250 160 125 100 88 4-Φ18 20 480       77
    65 280 180 145 120 110 8-Φ18 22 595       86
    80 310 195 160 135 121 8-Φ18 22 690       140
    100 350 230 190 160 150 8-Φ23 24 760       160
    125 400 270 220 188 176 8-Φ25 28 830       260
    150 450 300 250 218 204 8-Φ25 30 910       300
    200 550 375 320 282 260 12-Φ30 38 1150       320
    250 650 445 385 345 313 12-Φ34 42 1366 577 426 400 595
    300 750 510 450 408 364 16-Φ34 46 1580 617 401 400 800
    350 850 570 510 465 422 16-Φ34 52 1750 621 595 500 1320
    400 950 655 585 535 474 16-Φ41 58 2035 712 430 400 1870
    500 1150 755 670 612 575 20-Φ48 62 2423 712 430 400 2350

    Z941H—64　　　Z941Y—64P　　　Z941Y—64R　　　Z941Y—64I　　　(6.4Mpa)

    公称 通径 DN(mm) 尺　　寸(mm) 重量(kg)
    L D D1 D2 b Z—Φd D3 H L1 L2 Do
    50 250 175 135 105 88 4-Φ23 26 574 381 325 250 87
    65 280 200 160 130 110 8-Φ23 28 688       94
    80 310 210 170 140 121 8-Φ23 30 662 381 325 250 138
    100 350 250 200 168 150 8-Φ25 32 772 381 325 250 190
    125 400 295 240 202 176 8-Φ30 36 1050 407 573 320 310
    150 450 340 280 240 204 8-Φ34 38 1000 411 325 250 327
    200 550 405 345 300 260 12-Φ34 44 1293 407 613 320 420
    250 650 470 400 350 313 12-Φ41 48 1450 617 455 400 722
    300 750 530 460 412 364 16-Φ41 54 1685 534 780 500 790
    350 850 595 525 475 422 16-Φ41 60 1875 534 780 500 1100
    400 930 670 585 525 474 16-Φ48 66 2040 937 430 400 2040
    500 1150 800 705 640 576 20-Φ54 70 2600 937 430 400 2630

    Z941H—100　　Z941Y—100P　　Z941Y—100R　　Z941Y—100I　　(10.0Mpa)

    公称 通径 DN(mm) 尺　　寸(mm) 重量(kg)
    L D D1 D2 D8 b f Z-Φd H
    50 250 195 145 112 85 28   4-Φ25 680 150
    65 280 220 170 138 110 32   8-Φ25 730 180
    80 310 230 180 148 115 34 3 8-Φ25 795 190
    100 350 265 210 172 145 3 3 8-Φ30 880 300
    125 400 310 250 210 175 42 3 8-Φ34 943
    150 450 350 290 250 205 46 3 12-Φ36 1234 400
    200 550 430 360 312 265 54 3 12-Φ41 1339 484
    250 650 500 430 382 320 60 3 12-Φ41 1470 803
    300 750 585 500 442 375 70 4 16-Φ41 1830
    350 850 655 560 498 422 76 4 16-Φ54 2185 1510

    Z941H—160　　　Z941Y—160I　　　　　　(16.0Mpa)

    公称 通径 DN(mm)
    尺　　寸(mm)
    		 重量 (kg)
    L D D1 D2 D8 b f Z-Φd H
    50 300 215 165 132 95 36   8-Φ25 700 180
    65 340 245 190 152 110 44   8-Φ30 750 230
    80 390 260 205 168 130 46 3 8-Φ30 815 250
    100 450 300 240 200 160 48 3 8-Φ34 860 390
    125 525 355 285 238 190 60 3 8-Φ41 970 450
    150 600 390 318 270 205 66 3 12-Φ41 1224 748
    200 750 480 400 345 275 78 3 12-Φ48 1490 1073

    Z941H—200　　Z941Y—200I　　　　　　　(20.0Mpa)

    公称 通径 DN(mm) 尺　　寸(mm) 重量 (kg)
    L D D1 D2 D8 b f Z-Φd H
    50 350 210 160 128 95 40 3 8-Φ27 712
    65 410 260 203 165 110 48 3 8-Φ30 765
    80 470 290 230 190 160 54 3 8-Φ30 850
    100 550 360 292 245 190 66 3 8-Φ34 980
    125 650 385 318 270 205 76 3 12-Φ41 1080
    150 750 440 360 305 240 82 3 12-Φ48 1140

    Z941Y—250　　　　　　　　　　　　　　(25.0Mpa)

    公称 通径 DN(mm) 尺　　寸(mm) 重量 (kg)
    L D D1 D2 D8 b f Z-Φd H
    200 950 485 400   260 100 3.5 12-Φ42 1820 1619

    五、订货须知
    1.产品型号与名称
    2.公称通径DN(mm)
    3.公称压力
    4.温度范围
    5.阀体材质
    6.介质种类
    7.阀前后压力(压差)
    8.控制信号
    9.执行机构要求
    10.其它特殊要求
