气动蝶阀(Zma/scW-0.6)
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
气动蝶阀(Zma/scW-0.6型)与气动薄膜式、活塞式执行配套使用。广泛应用于冶金、电力、石油、化工、建材等工业部门，它按不同的控制信号改变管道中的液体、气体、蒸汽等介质的流量，从而实现工业生产过程中的自动控制和远程控制。

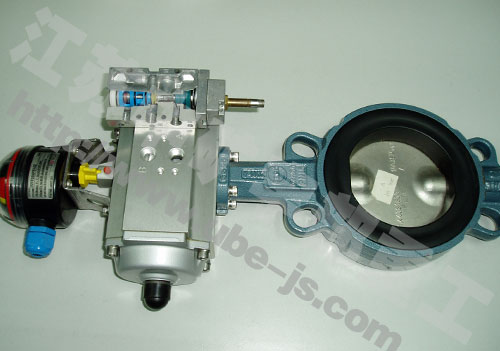

QDF系列气动双作用蝶阀是以压缩空气为动力，由气动驱动器带动蝶阀阀板在阀体内转动，实现阀门的开关动作。该阀的执行元件采用进口电磁控制气力驱动产品，它具有结构紧凑、体积小、运行可靠、安装方便、安全、反应速度快、可选择安全形式、性价比高等优点，可用于自动控制系统。QDF系列双作用气动碟阀由双作用气动驱动器（包括电磁线圈、限位开关、气路）、蝶阀、PLC控制器组成。
双作用气动驱动器
双作用气动驱动器
1、采用双活塞驱动和双齿条齿轮式传动，体积小，输出扭矩大。
2、活塞与齿条相连，弹性活塞环和对开式轴瓦紧贴在缸体内壁，使其工作平稳。
3、相对运动件表面均经过特殊处理，寿命长。
4、缸体、活塞等零部件均采用铝合金材料，外形美观、重量轻。
5、可安装行程开关，能远距离传送阀位反馈信号以显示蝶阀工作状态。
6、驱动器的电磁阀连续动作寿命为4000万次以上。
二、 主要参数

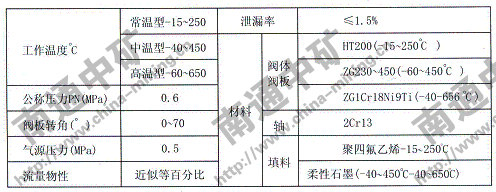

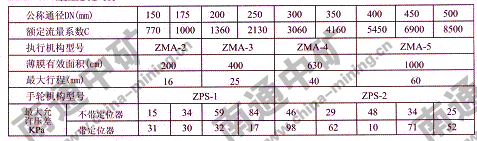

ZMAW0.6型主要参数
注：本产品技术批标符合《GB4213-92气动调节阀通用技术条件》

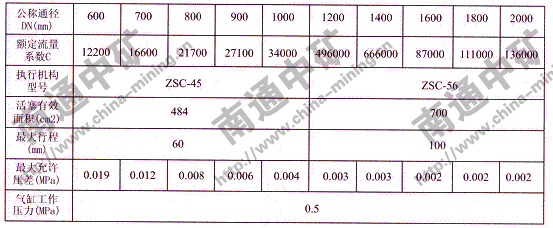

ZSCW-0.6型主要参数
ZSCW-0.6型主要参数
三、 外形及安装尺寸：

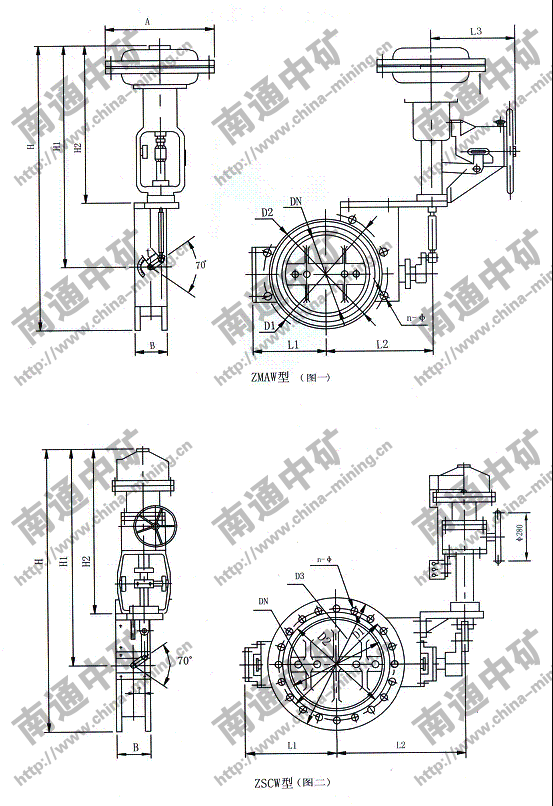

ZMAW-0.6型外形见图一、ZSCW-0.6型外形见图二、外形安装尺寸见表四、表五。
ZMAW-0.6型外形见图一、ZSCW-0.6型外形见图二、外形安装尺寸见表四、表五。

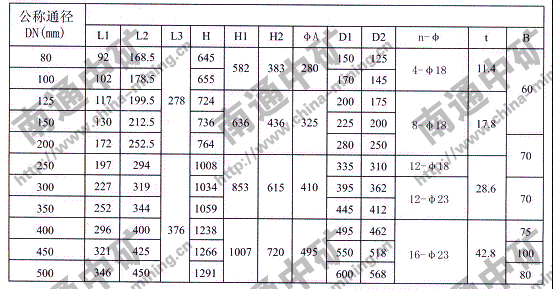

四、 ZMAW-0.6k/b型气动薄膜蝶阀外形尺寸：

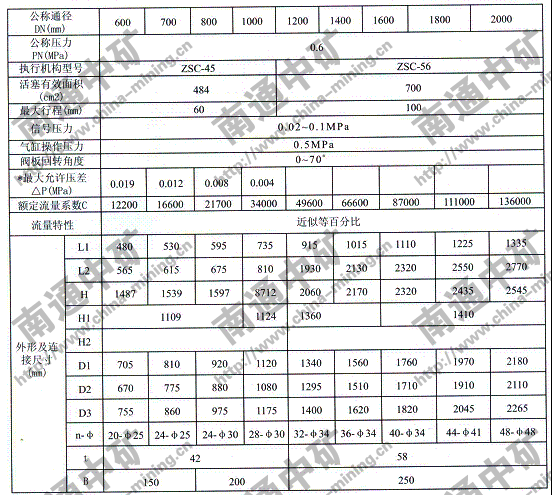

ZSCW-0.6k/b型气动调节蝶阀外形尺寸：
*注：阀门开席为70°时的允许压差值
蝶阀的主要技术参数
公称压力 | ≤ PN6.4 |
公称通经 | 法兰式DN50~DN600 |
适应介质 | 水、空气、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40～+350℃ |
阀体材料 | 铸铁或不锈钢等 |
密封材料 | 聚四氟乙烯(PTFE)或乙丙橡胶或丁腈橡胶等 |
驱动器控制压力 | 0.25~0.8 MPa |
气动蝶阀开关时间 | 0.5~8秒 |
电磁阀电压 | DC12,24V AC24,42,110,230V 以及特殊电压 |
电磁阀防爆类型(DC24V) | E EX m IIC T5 E EX d IIC T5 E EX ia IIC T6 |
行程开关类型 | 气动式 |
