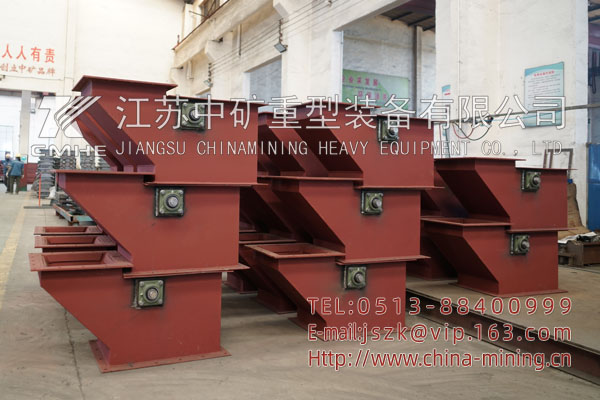

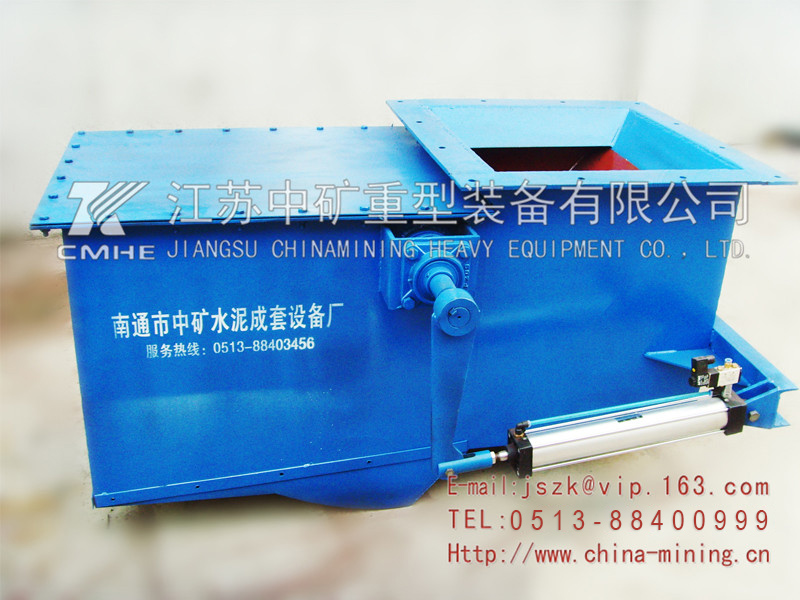

扇形阀门/电液动扇形闸门
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
扇形闸门广泛用于建材、冶金、矿山、化工、电力等行业，是各类落料系统的卸料控制装置。根据建材行业的特殊需要，用作水泥熟料库除尘设备的卸料装置。本扇形阀门在出料口处设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；扇形阀门阀体采用阶台结构，减少了料流冲击；扇形阀门阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。
结构特点
扇形闸门结构简单，由钢板焊接而成，具有开启灵活、无卡阻等待点。
性能参数
适用介质 | 适用温度 | 介质流速 |
晶粒固体、颗粒物料、粉状物料 | ≤300℃ | ≤28m/s |
结构特点
电液动扇形闸门在出料口处设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代了气缸传动，节约了工程投资成本；电液动扇形闸门阀体采用阶台结构，减少了料流冲击；阀体关键部位铺设栅栏结构的而磨衬板，减少了衬板直接磨损。
主要性能参数
卸灰量（m3/h） | 6~80 |
适用温度 | ≤150 |
适用介质 | 干燥粉尘 |

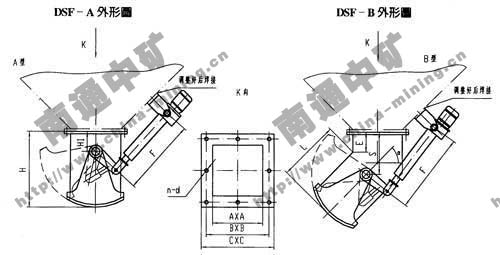

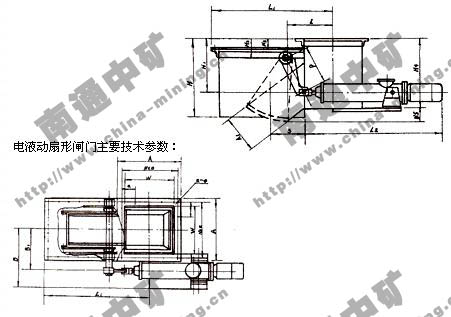

外形尺寸
一、用途

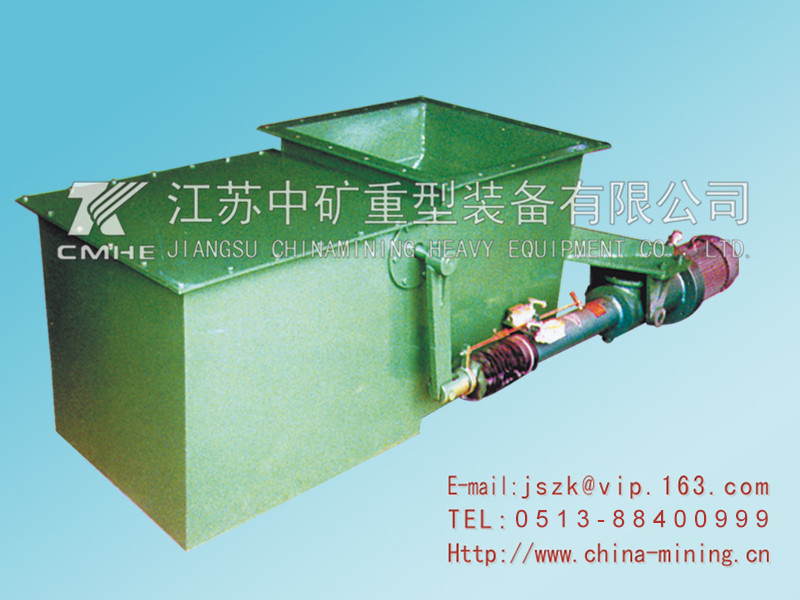

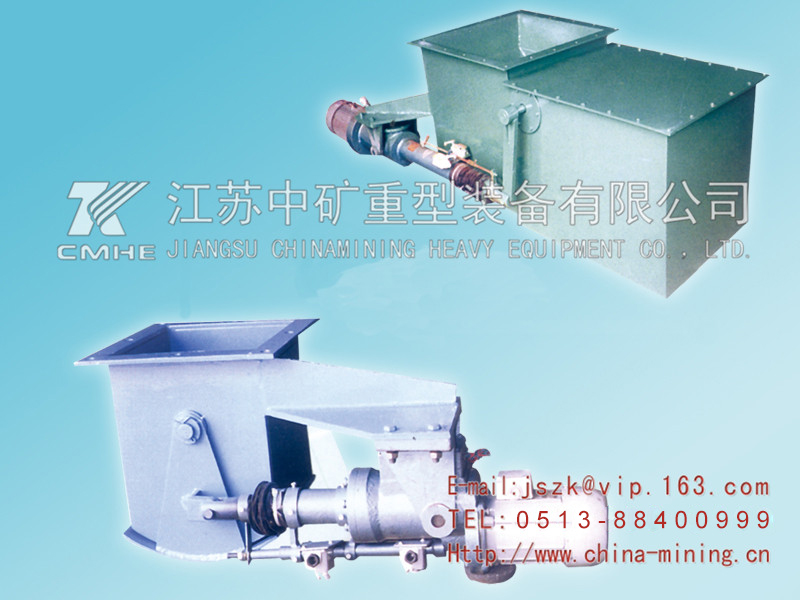

TDSZ型电液动扇形闸门是根据建材行业的特殊需要，用作水泥熟料库底除尘设备的理想卸料装置。
二、特点
TDSZ型电液动扇形闸门在出料口处设备了防尘罩，避免了灰尘飞扬： 采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；阀体采用阶台结构，减少了料流冲击；阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。
三、性能参数

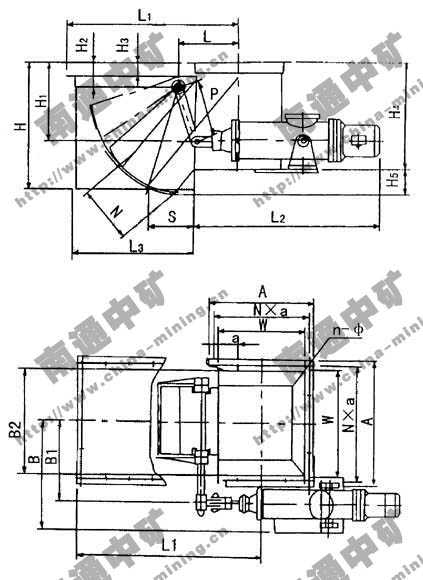

型号 | 主要尺寸(mm) | 电液推杆型号 | 功率KW | |||||||||||||||||||
W | A | A1 | A2 | B | B1 | B2 | L | L1 | L2 | L3 | H | H1 | H2 | H3 | H4 | H5 | P | N×a | n×Φ | |||
TDSZ-30 | 300 | 400 | 120 | 150 | 350 | 470 | 300 | 300 | 800 | 1175 | 600 | 380 | 429 | 170 | 60 | 340 | 150 | 280 | 2×175 | 8-18 | DYZ700-280/110-P | 1.1 |
TDSZ-40 | 400 | 500 | 220 | 250 | 400 | 520 | 400 | 350 | 900 | 1175 | 650 | 540 | 429 | 170 | 60 | 480 | 140 | 280 | 3×150 | 12-18 | DYTZ700-280/110-P | 1.5 |
TDSZ-50 | 500 | 626 | 320 | 350 | 450 | 570 | 500 | 400 | 1050 | 1220 | 737 | 680 | 513 | 190 | 70 | 610 | 120 | 350 | 4×140 | 16-18 | DYTZ700-300/110-P | 1.5 |
TDSZ-60 | 600 | 726 | 360 | 390 | 500 | 620 | 600 | 450 | 1200 | 1220 | 837 | 750 | 513 | 190 | 70 | 670 | 150 | 350 | 4×165 | 16-18 | DYTZ700-300/110-P | 2.2 |
TDSZ-70 | 700 | 840 | 460 | 490 | 550 | 670 | 700 | 500 | 1400 | 1340 | 980 | 900 | 560 | 190 | 80 | 820 | 150 | 400 | 5×154 | 20-22 | DYTZ700-350/110-P | 2.2 |
TDSZ-80 | 800 | 940 | 560 | 590 | 600 | 720 | 800 | 550 | 1550 | 1340 | 1080 | 1050 | 560 | 190 | 80 | 950 | 150 | 400 | 5×174 | 20-22 | DYTZ700-350/110-P | 2.2 |
适用介质 | 干燥粉尘 |
工作温度 | ≤150℃ |
卸灰量 | 6-80m2/h |
