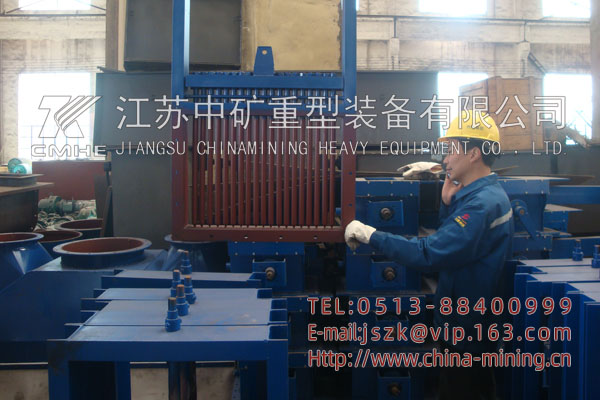

单双层棒条阀
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
一、 用途
单双层棒条阀根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种闸门，适用于≤50mm物料控制。
二、 结构特点
单双层棒条阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该阀采用单根棒条操作，因而操作方便、灵活。
单双层棒条阀的整体结构为型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。
三、 工作原理
江苏中矿单双层棒条阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
四、主要性能指标
适用介质 | Φ500mm以下的颗粒物料 |
适用温度(℃) | ≤350 |

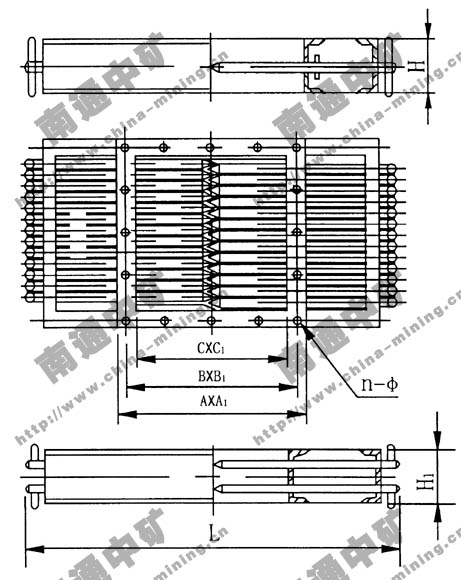

五、主要外形及连接尺寸
规格 | A×A1 | B×B1 | C×C1 | L | H | H1 | n-Φ | 重量kg |
300×300 | 390×390 | 350×350 | 300×300 | 800 | 120 | 140 | 8-Φ14 | 173 |
400×400 | 490×490 | 450×450 | 400×400 | 1000 | 120 | 140 | 12-Φ14 | 256 |
500×500 | 610×610 | 560×560 | 500×500 | 1200 | 140 | 160 | 16-Φ18 | 385 |
600×600 | 710×710 | 660×660 | 600×600 | 1400 | 140 | 160 | 16-Φ18 | 550 |
700×700 | 820×820 | 770×770 | 700×700 | 1600 | 160 | 180 | 20-Φ18 | 790 |
800×800 | 920×920 | 870×870 | 800×800 | 1800 | 160 | 180 | 20-Φ18 | 892 |
900×900 | 1030×1030 | 972×972 | 900×900 | 2000 | 160 | 180 | 24-Φ123 | 1077 |
1000×1000 | 1130×1130 | 1068×1068 | 1000×1000 | 2200 | 160 | 180 | 24-Φ123 | 1338 |
1100×1100 | 1240×1240 | 1183×1183 | 1100×1100 | 2500 | 180 | 200 | 28-Φ123 | 1671 |
1200×1200 | 1340×1340 | 1280×1280 | 1200×1200 | 2700 | 180 | 200 | 32-Φ123 | 2089 |
