EF-C腭式闸门
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
腭式闸门适用于堆比重＜=2．5t／m3的各类矿石、煤炭、焦炭、灰渣化工产品等散状物料，广泛应用于建材、冶金、化工、玻璃等行业的仓底卸料。
结构特点：
腭式闸门采用优质碳钢焊接成形，结构DuTe，运用灵活可靠，无卡阻现象。配用不同的传动装置能满足不同的工况需要。电动腭式闸门采用带有超载?；ぷ爸玫牡缍聘?，可避免烧坏电机，可以远距离操纵或程序控制，往复行程可以精确调节位置自锁。电液动腭式闸门采用电液推杆，全液压传动，推拉力均可实现无级调速。气动腭式闸门采用气动推杆，通过配件组合可以远距离操纵或现场控制。SEF为手动，DEF为电动，Y为电液动，QEF为气动。
性能参数：
适用温度 | 堆集比重 | 适用介质 |
≤300℃ | ≤2.5t/m3 | 固体晶粒、煤炭、焦炭、灰渣、化工产品及各类矿石 |
传动装置参数：
规格 | 200 | 300∽400 | 500∽600 | 700∽800 | 900∽1000 |
闸门适合负荷（Kg） | 89 | 185∽240 | 470∽770 | 1130∽1720 | 2110∽2950 |
电动推杆
| DTⅠA300M | DTⅠA500M | DTⅠA700M | DTⅠA1000M | DTⅡA1600M |
电液动推杆 | DYT300 | DYT450 | DYT700 | DYT1000 | DYT1500 |
气动推杆 | 10A-5VCA80B | 10A-5VCA100B | 10A-5VCA125B | 10A-5VCA160B | 10A-2-5VCA200B |

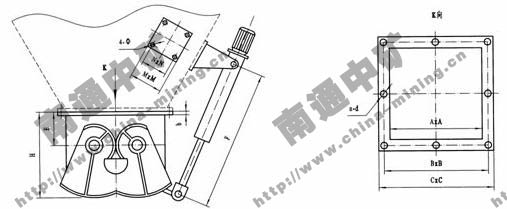

EF-C外形图：
EF-C外形连接尺寸：
A×A | B×B | C×C | b | E | F | n-d | H | N | M | Φ |
200×200 | 245×245 | 280×280 | 6 | 90 | 350 | 8-Φ12 | 280 | 260 | 320 | 26 |
300×300 | 355×355 | 400×400 | 8 | 100 | 400 | 12-Φ12 | 300 | 260 | 320 | 26 |
400×400 | 455×455 | 500×500 | 8 | 120 | 460 | 16-Φ14 | 360 | 260 | 320 | 26 |
500×500 | 555×555 | 600×600 | 10 | 150 | 510 | 20-Φ14 | 480 | 260 | 320 | 26 |
600×600 | 655×655 | 700×700 | 10 | 180 | 560 | 20-Φ14 | 600 | 260 | 320 | 26 |
700×700 | 755×755 | 800×800 | 12 | 220 | 610 | 20-Φ14 | 660 | 420 | 360 | 32 |
800×800 | 855×855 | 900×900 | 12 | 240 | 660 | 24-Φ14 | 760 | 420 | 360 | 32 |
900×900 | 955×955 | 1000×1000 | 14 | 280 | 720 | 24-Φ14 | 900 | 420 | 360 | 32 |
1000×1000 | 1070×1070 | 1130×1130 | 14 | 350 | 880 | 28-Φ18 | 1040 | 420 | 360 | 32 |
工作原理：
鄂式闸门由本体、扇形闸板、轴、齿轮、密封副，执行机构等部件构成。手动或执行机构推动摇杆，使齿轮带动扇形闸板沿轴心旋转，使两个扇形闸板向两边开启，物料随即下落，待接料装置满载后，由执行机构带动摇杆，使扇形闸板复位，关闭截断下落的物料。
使用说明：
? 安装时请注意闸门本体上标明介质流向，两法兰连接时必须加密封垫片，然后均匀锁紧螺栓。
? 运行时请辨清扇形闸板开关方向。执行机构请正确接线。
? 安装时请定期给各传动部位加润滑油。
