高温蝶阀(YDDB型)(烟道挡扳)





一、用途
    　YDDB高温蝶阀(高温烟道挡板)与手动蜗轮、蜗杆或气动。电动执行机构配套使用，广泛应用于石油、化工、水泥、电力余热锅炉系统、安装在高温烟气管道上，接受调节信号自动控制或切断。

二、特点
　　YDDB高温蝶阀(高温烟道挡板)阀体带衬里阀板和阀座，均采用OCr25Ni20，轴采用Cr18Ni9Ti耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能，结构上设有空气吹扫孔，使阀门在高温条件下有利于正常运行，减少积灰，使阀板不出现卡死现象、从而保证阀板开启灵活。
    　高温蝶阀(高温烟道挡板)根据用户的需要，高温蝶阀(烟道挡板)亦可设计制造成方形，上园下方形，以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构（当直径φ≤900mm时配手轮机构），装有指针和0~90指示牌，以指示阀板开启程度。


三、技术参数
    　介质：烟气
    　泄漏率：≥2%
    　压力：0.05Mpa
    　温度：1100℃
    　注：有关电动、气动技术性能，参照南通中矿电动、气动执行机构技术性能或与南通中矿技术开发部联系洽谈。

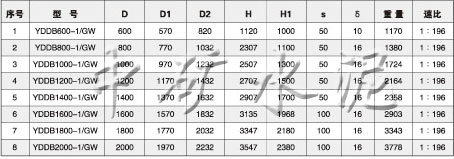

四、型号示例
    　YDDB—2000—I/GW  手动操作   带衬里

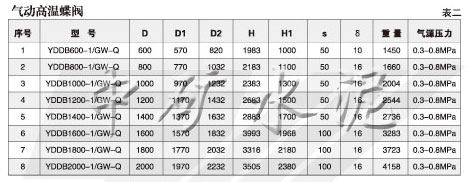

    　YDDB—2000—I/GW—Q  手动操作   带衬里

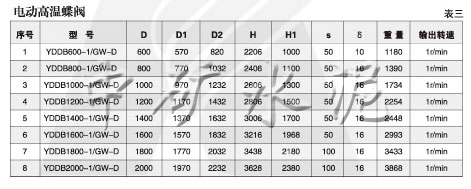

    　YDDB—200—I/GW—D  电动操作   带衬里
