DJ、JB波状档边带式输送机

主要性能参数

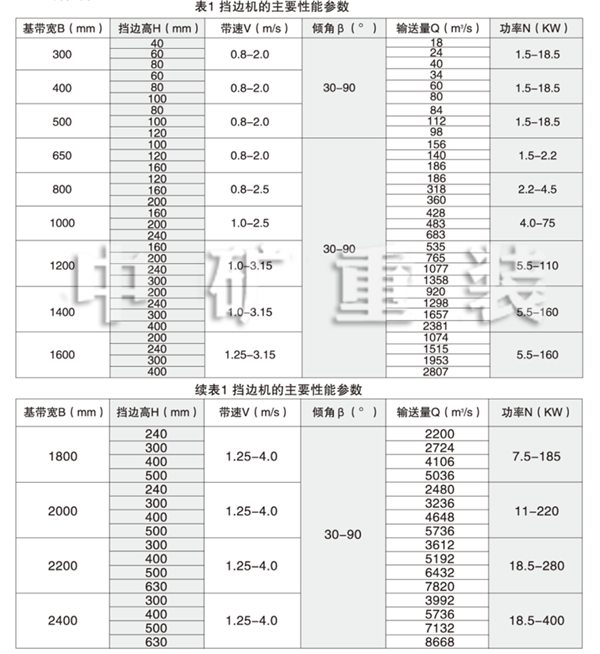

        本系列产品的主要性能参数见表1。表中输送量式按300倾角、该规格许用带速和横隔板间距计算的。

产品名称、型号和规格
        1、名称：波状档边带式输送机
        2、型号：DJ、JB

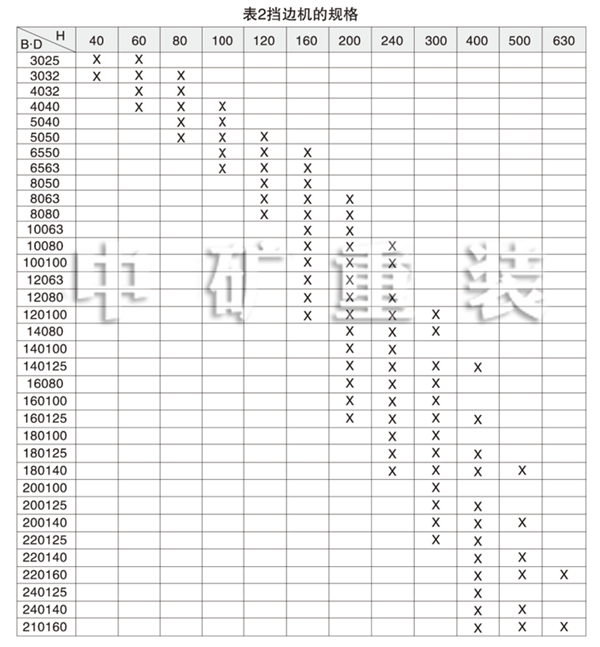

        3、规格：按基带宽B（cm）、档边高H（mm）和传动滚筒直径D（cm）可以组合成101中规格（见表2）。

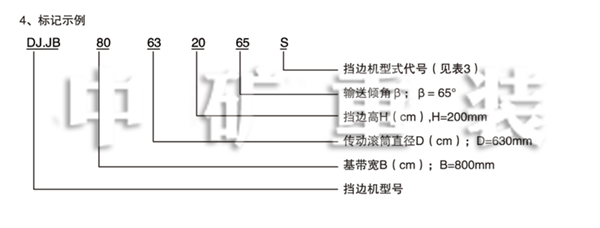

        4、标记示例

布置型式
1、基本布置型式

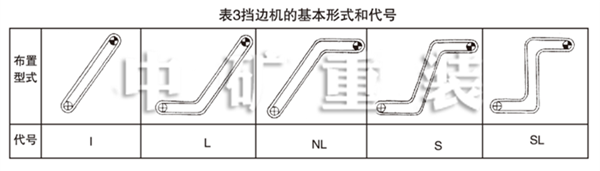

         DJ、JB波状档边带式输送机的基本布置型式和代号见表3。这是五种基本的布置型式，实际上，由于档边机采用了波状档边输送带和改向轮及改向辊组等过度装置，档边机可以在同一垂直面内多次弯曲，实现更为复杂的布置型式。

2、典型布置型式

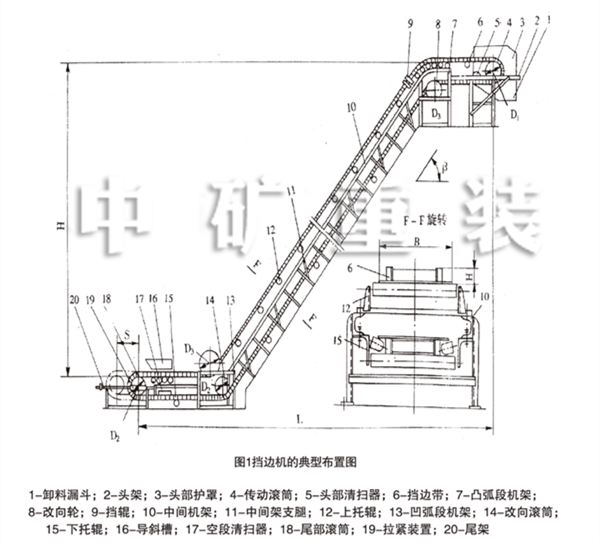

        为了获得较好的受料和卸料条件，在输送倾角大于45°时，波状档边带式输送机推荐采用“S”型和“SC”型布置型式，即档边机设有下水平受料段和上水平卸料段（见图1）。
