    输送设备

    螺旋卸车机

    周先生 13906278080 丁宝勤 13906276368

    电话:0513-88400999 传真:0513-88400998 邮箱:jszk@vip.163.com





    产品用途
          LXJ型系列双螺旋卸车机用于车站、电厂、煤炭、矿山等部门,从货车车厢内卸出煤炭、沙子、矿石、焦炭等散装物料。


    产品结构
            LXJ型系列双螺旋卸车机主要由螺旋本体、大车行走、小车行走、螺旋提升装置、钢结构、司机室、喷淋系统所组成。


    产品特点

    1.螺旋传动机构采用硬齿面圆弧伞齿密闭传动,不与物料接触,改善了传动工作状态,延长了使用寿命。2.两螺旋装在悬伸的传动轴上,外端无支撑臂阻挡,使螺旋的有效工作长度做的更长,卸车更干净、彻底,减少了卸车后的清车工作量。

    3.由于采用摆线减速机,呈立式布置,使卸车机布置更和谐、紧凑,便于安装和检修。

    4.由于摆线减速机座落在力矩臂上,一旦卸车机超负荷工作时,力矩臂端头触压行程开关,立即切断电源,有效保证电动机和卸车机不被损坏。

    5.螺旋采用链子升降,卸车更有力,大车行走采用四点驱动,防止行走打滑,小车行走采用双侧摆销驱动,运行更加平稳,螺旋钢结构采用箱体结构,钢性更好。

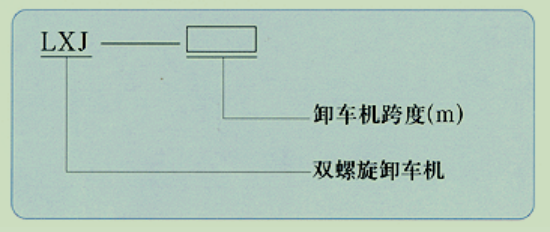

    型号说明



    型号和技术参数


    参数



    型号

    大车行走机构

    运行速度m/min

    电动机KW

    减速机

    制动器

    最大轮压KN

    轨道型号Kg/m

    LXJ-6.7

    13.4

    26.7

    YD132M-8/4

    N=3/4.5

    ZSC-600-Ⅱ3/4

    I=59

    YWZ200/25

    70

    24

    LXJ-8

    13.4

    26.7

    YD132M-8/4

    N=3/4.5

    ZSC-600-Ⅱ3/4

    I=59

    YWZ200/25

    80

    24

    LXJ-13.5

    15.5/30.8

    YD160M-8/4

    N=5.5/7.5

    ZSC-600-Ⅱ3/4

    I=59

    YWZ200/25

    110

    43



    参数





    型号

    螺旋回转机构

    螺旋速度m/min

    电动机KW

    减速机

    联轴节

    螺旋直径mm

    螺旋头数

    LXJ-6.7

    93.9

    Y180M-4

    N=18.5

    数量:2台

    单级摆线

    I=17

    数量:2台

    半齿式

    900

    2

    3

    LXJ-8

    93.9

    Y180M-4

    N=18.5

    数量:2台

    单级摆线

    I=17

    数量:2台

    半齿式

    900

    2

    3

    LXJ-13.5

    93.9

    Y180M-4

    N=18.5

    数量:2台

    单级摆线机号15

    I=17

    数量:2台

    半齿式

    900

    2

    3



    参数



    型号

    螺旋提升机构

    升降速度m/min

    电动机KW

    减速机

    制动器

    起升链条

    LXJ-6.7

    5.84

    YZR132M1-6

    N=5(2台)

    ZQ500+150VⅡ-3/4

    I=163.38

    TJ2-200

    Φ200x90

    32A-1C

    LXJ-8

    5.84

    YZR132M1-6

    N=5(2台)

    ZQ500+150VⅡ-3/4

    I=163.38

    TJ2-200

    Φ200x90

    LXJ-13.5

    5.84

    YZR160M1-6

    N=5.5(2台)

    ZQ500+150VⅡ-3/4

    I=163.38(2台)

    TJ2-200

    Φ200x90


    参数



    型号

    最大分离件

    重量KG

    尺寸㎜

    电源种类

    整机重量

    备注

    LXJ-6.7

    2160

    7000x350x754

    三相交流,50Hz,3N.AC380V/220V

    21.8t



    LXJ-8

    2300

    8300x3500x754

    三相交流,50Hz,3N.AC380V/220V

    28t



    LXJ-13.5

    3500

    13800x350x904

    三相交流,50Hz,3N.AC380V/220V

    33t

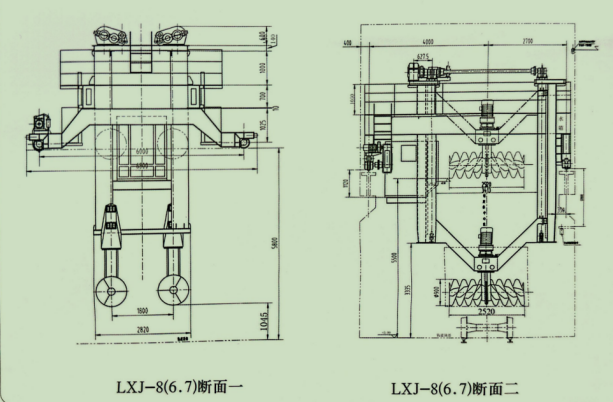

    外形尺寸图
