电动三通调节球阀
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
一、结构特点和应用范围
ZAJQ型电动三通调节球阀是由LKR系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等特点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
两阀座密封电动三通调节球阀结构紧凑、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封电动三通调节球阀具有造型美观、结构紧凑合理，电动三通调节球阀不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
二、控制?？橹饕际踔副?br /> 1 、控制精度：0.1%~3.1%可调。
2、 接受控制信号：0~10mA.DC、 4~20mA.DC或1~5V.DC
3、 按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
4、 电动装置全开、全闭位置自动定位标定，方便准确。
5、 按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
6、 输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
三、执行机构
类型：可选PSQ、3810R、LKR角行程执行机构。防爆型选3810系列。
技术参数和性能：请参阅对应的执行机构和阀门定位器的说明书。

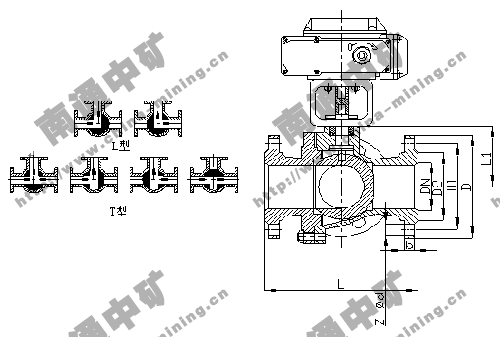

四、主要外形尺寸 单位：mm
公称压力 | 公称通径
| 尺寸（mm）
| |||||||
mm | in | L | L1 | D | D1 | D2 | b | z-Φd | |
PN1.6MPa | 15 |
| 130 | 65 | 95 | 65 | 45 | 14 | 4-14 |
20 |
| 150 | 75 | 105 | 75 | 55/58 | 14/16 | 4-14 | |
25 |
| 160 | 80 | 115 | 85 | 65/68 | 14/16 | 4-14 | |
32 |
| 180 | 90 | 135/140 | 100 | 78 | 16 | 4-18 | |
40 |
| 200 | 100 | 145/150 | 110 | 85/88 | 16 | 4-18 | |
50 |
| 230 | 115 | 160/165 | 125 | 100/102 | 16/18 | 4-18 | |
65 |
| 290 | 145 | 180/185 | 145 | 120/122 | 18 | 4-18 | |
80 |
| 310 | 155 | 195/200 | 160 | 135/138 | 20 | 4-18 | |
100 |
| 350 | 175 | 215/220 | 180 | 155/158 | 20 | 4-18 | |
125 |
| 400 | 200 | 245/250 | 210 | 185/188 | 22 | 4-18 | |
150 |
| 480 | 240 | 280/285 | 240 | 210/212 | 24/22 | 8-23/8-22 | |
PN2.5MPa
| 15 |
| 130 | 65 | 95 | 65 | 45 | 16 | 4-14 |
20 |
| 150 | 75 | 105 | 75 | 55/58 | 16 | 4-14 | |
25 |
| 160 | 80 | 115 | 85 | 65/68 | 16 | 4-14 | |
32 |
| 180 | 90 | 135/140 | 100 | 78 | 18 | 4-18 | |
40 |
| 200 | 100 | 145/150 | 110 | 85/88 | 18 | 4-18 | |
50 |
| 230 | 115 | 160/165 | 125 | 100/102 | 20 | 4-18 | |
65 |
| 290 | 145 | 180/185 | 145 | 120/122 | 22 | 8-18 | |
80 |
| 310 | 155 | 195/200 | 160 | 135/138 | 22/24 | 8-18 | |
100 |
| 350 | 175 | 230/235 | 190 | 160/162 | 24 | 8-23/8-22 | |
125 |
| 400 | 200 | 270 | 220 | 188 | 28/26 | 8-25/8-26 | |
150 |
| 480 | 240 | 300 | 250 | 218 | 30/28 | 8-25/8-26 | |
PN4.0MPa | 15 |
| 130 | 65 | 95 | 65 | 45 | 16 | 4-14 |
20 |
| 150 | 75 | 105 | 75 | 55/58 | 16 | 4-14 | |
25 |
| 160 | 80 | 115 | 85 | 65/68 | 16 | 4-14 | |
32 |
| 180 | 90 | 135/140 | 100 | 78 | 18 | 4-18 | |
40 |
| 200 | 100 | 145/150 | 110 | 85/88 | 18 | 4-18 | |
50 |
| 230 | 115 | 160/165 | 125 | 100/102 | 20 | 4-18 | |
65 |
| 290 | 145 | 180/185 | 145 | 120/122 | 22 | 8-18 | |
80 |
| 310 | 155 | 195/200 | 160 | 135/138 | 22 | 8-18 | |
100 |
| 350 | 175 | 230/235 | 190 | 160/162 | 24 | 8-23/8-22 | |
125 |
| 400 | 200 | 270 | 220 | 188 | 28 | 8-25/8-26 | |
150 |
| 480 | 240 | 300 | 250 | 218 | 30 | 8-25/8-26 | |
Class150 PN2.0MPa | 15 | 1/2 | 130 | 65 | 89 | 60.5 | 35 | - | 4-15 |
20 | 3/4 | 150 | 75 | 98 | 70 | 43 | - | 4-15 | |
25 | 1 | 160 | 80 | 108/110 | 79.5 | 51 | 11.5 | 4-15/4-16 | |
32 | 11/4 | 180 | 90 | 117/120 | 89 | 64 | 13.0 | 4-15/4-16 | |
40 | 11/2 | 200 | 100 | 127/130 | 98.5 | 73 | 14.5 | 4-15/4-16 | |
50 | 2 | 230 | 115 | 152/150 | 120.5 | 92 | 16.0 | 4-19/4-20 | |
65 | 21/2 | 290 | 145 | 178/180 | 139.5 | 105 | 17.5 | 4-19/4-20 | |
80 | 3 | 310 | 155 | 190 | 152.5 | 127 | 19.5 | 4-19/4-20 | |
100 | 4 | 350 | 175 | 229/230 | 190.5 | 157 | 24.0 | 8-19/8-20 | |
125 | 5 | 400 | 200 | 254/255 | 216.0 | 186 | 24.0 | 8-22 | |
150 | 6 | 480 | 240 | 279/280 | 241.5 | 216 | 25.5 | 8-22 | |
JIS10K | 15 |
| 130 | 65 | 95 | 70 | 52 | 12 | 4-15 |
20 |
| 150 | 75 | 100 | 75 | 58 | 14 | 4-15 | |
25 |
| 160 | 80 | 125 | 90 | 70 | 14 | 4-19 | |
32 |
| 180 | 90 | 135 | 100 | 80 | 16 | 4-19 | |
40 |
| 200 | 100 | 140 | 105 | 85 | 16 | 4-19 | |
50 |
| 230 | 115 | 155 | 120 | 100 | 16 | 4-19 | |
65 |
| 290 | 145 | 175 | 140 | 120 | 18 | 4-19 | |
80 |
| 310 | 155 | 185 | 150 | 130 | 18 | 8-19 | |
100 |
| 350 | 175 | 210 | 175 | 155 | 18 | 8-19 | |
125 |
| 400 | 200 | 250 | 210 | 185 | 20 | 8-23 | |
150 |
| 480 | 240 | 280 | 240 | 215 | 22 | 8-23 | |
注：1、表中以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90-59的尺寸），分母为JB/T74~90系列1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。2、表中以分数表示者，分子为ANSI B16.5尺寸，分母为GB9112~9131、SH3406尺寸。
五、订货须知
1、 产品型号
2、 公称通径
3、 公称压力
4、 工作温度范围
5、 流通介质
6、 流通能力
7、 压力差
8、 阀的密封性能要求
9、 特殊要求
