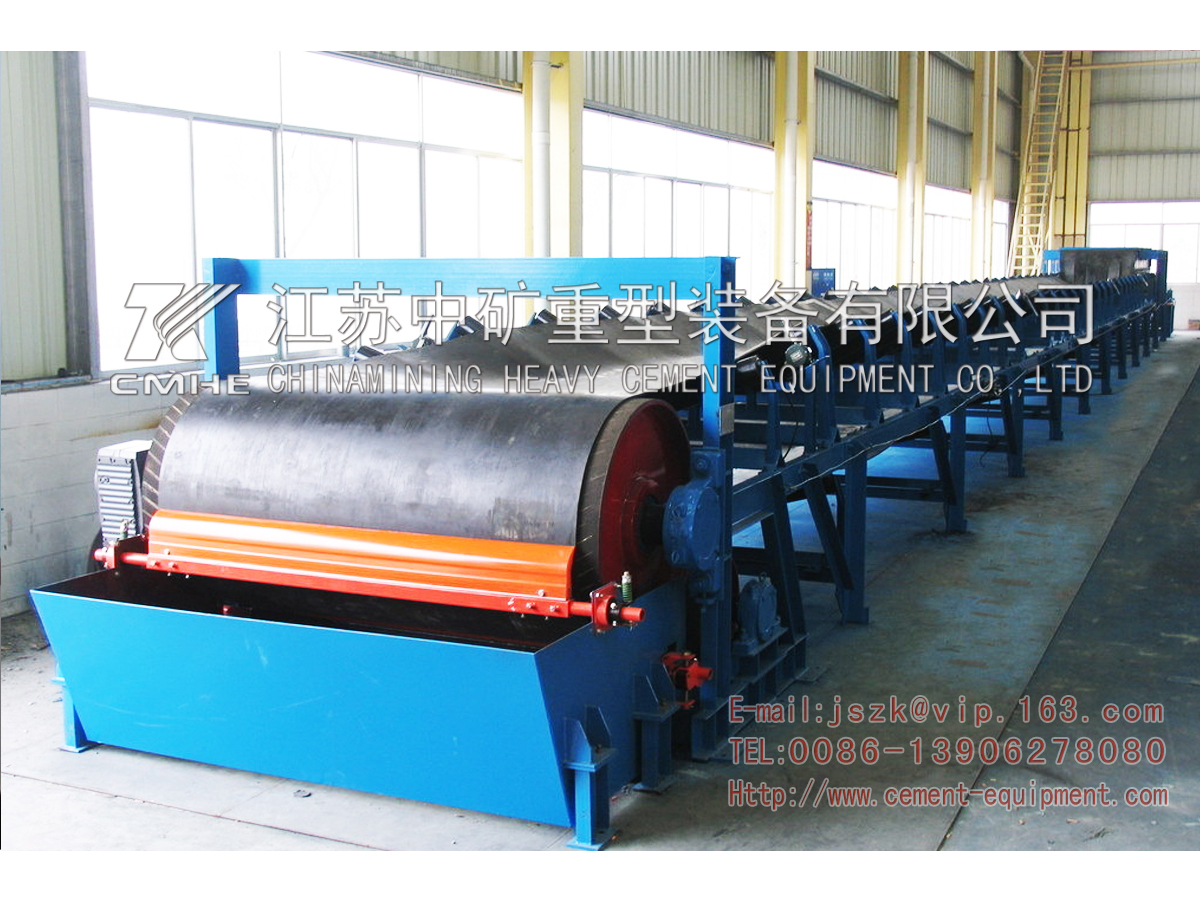

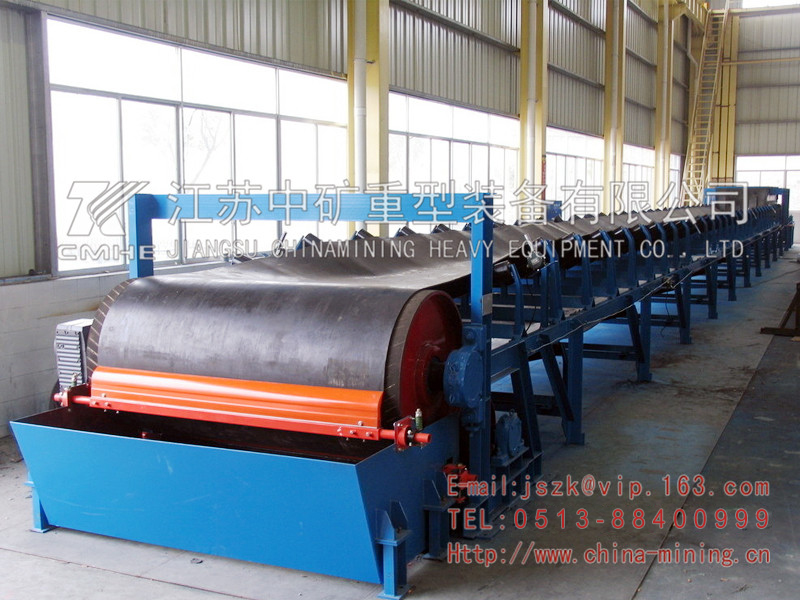

TD75、DTⅡ、DTⅡ(A)型带式输送机
周先生 13906278080 丁宝勤 13906276368
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com

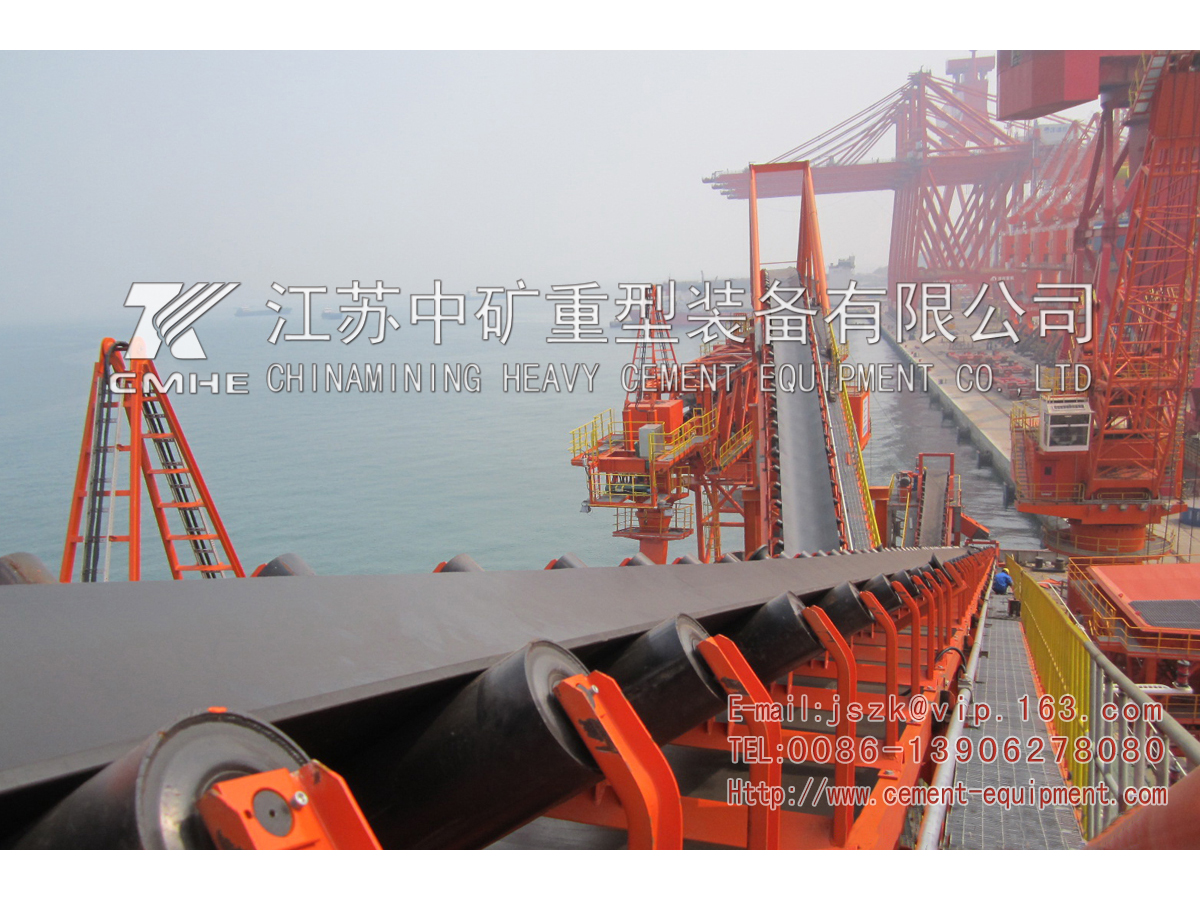

产品应用范围
TD75和DT II型带式输送机由于输送量大，结构合理，维护方便，成本低，通用性强等特点，而广泛应用于矿山、冶金、化工、煤炭、建材、机械、粮食、轻工、水电、交通等各个行业，连续输送各种散料和成件物品。
根据输送要求，TD75和DT II型带式输送机可以单机输送，也可以多台或者与其他输送机组成水平或者倾斜的输送系统。TD ll型带式输送机由于轻便，输送量大，应用也越来越广。
带式输送机适用的工作环境温度一般为-25-40℃，对于在特殊环境中工作的带式输送机，如具有耐热、耐寒、防水、防腐、阻燃等条件，应另行采取相应的防护措施。
TD75 and DTII belt conveyors are featured by great conveying capacity, advanced structure, convenient maintenance and high generality, so they are widely used for continuous conveying all kinds of bulk materials or finished products in many industries, such as, mining, metallurgy, chemical, coal, building materials, machinery, grains, light industry, water and electricity and transportation. According to the requirement, it can work alone, or form a horizontal or inclined conveying system together with several other units or other conveyors. TDII belt conveyor is used more and more widely, because of its lighter weight and greater conveying capacity.

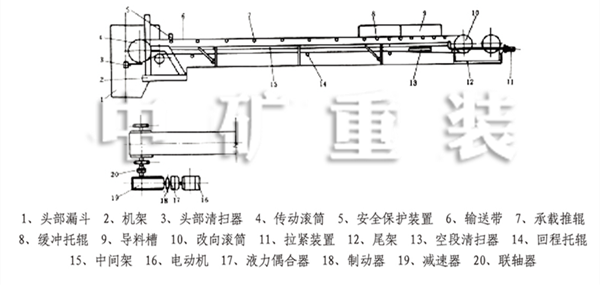

整体结构及部件名称Overall structure and part names

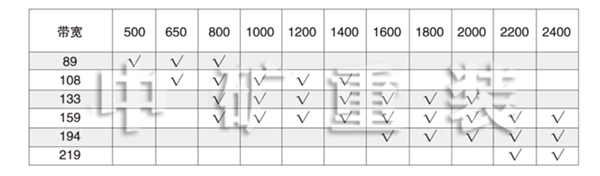

托辊参数Supporting roller spec.
特点及应用
TD75、DTⅡ型带式输送机带宽有六种：500、650、800、1000、1200、1400毫米。 可用于水平或倾斜输送，还可采用带凸弧段、凹弧段与直线段组合的输送形式。允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率。不同物料所允许的倾角见表1，倾斜向下输送时，允许倾角上限为表1所列值得80%。若需要采用大于表1的倾角时，可选用花纹带式输送机。
TD75、DTⅡ型带式输送机所选用的输送带有普通橡胶带和塑料带两种，适用的工作环境温度一般为-25~+40℃之间输送具有酸性碱性、油类物质和有机溶剂等成份的物料时，需采用耐油、耐酸碱的橡胶带或塑料带。
布置形式及物料输送角度

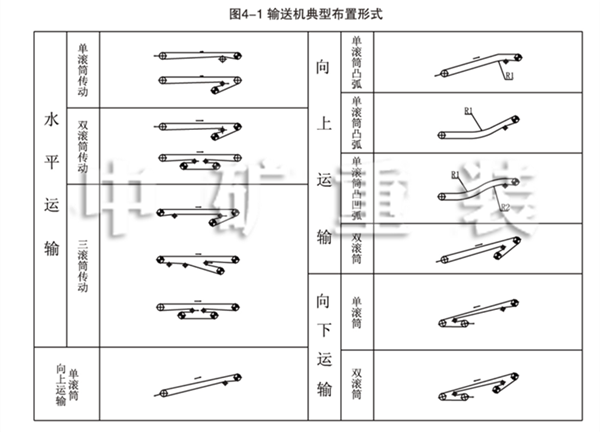

4-1、带式输送机可以用于水平或者倾斜输送，可以倾斜向上，也可以倾斜向下，其典型布置形式参照图4-1。
4-2、详细输送时允许的倾角上限为表列值得80%。
表4-1：输送机输送不同物料允许的倾角上限
物料名称 | β | 物料名称 | β |
块煤 | 18° | 湿精矿（含水12%） | 22° |
原煤 | 20° | 干精矿 | 18° |
粉煤水洗后① | 21° | 筛分后的石灰岩 | 12° |
筛分后的焦炭 | 17° | 干砂 | 15° |
0~25mm焦炭 | 18° | 混有砾石的砂 | 20° |
0~3mm焦炭 | 20° | 采石场的砂 | 20° |
0~35mm矿石② | 16° | 湿砂 | 23° |
0~120mm矿石 | 18° | 盐 | 20° |
0~60mm矿石 | 20° | 型砂 | 24° |
40~80mm油页岩 | 18° | 废砂 | 20° |
20~40mm油页岩 | 20° | 未筛分的石块 | 18° |
0~200mm油页岩 | 22° | 水泥 | 20° |
干松泥土 | 20° | 块状干粘土 | 18° |
湿土 | 23° | 粉状干粘土 | 22° |
注：
①包括精煤、中煤和尾煤
②包括黑色金属、有色金属、岩石、石灰石等矿石。
主要技术参数
TD75型带式输送机主要技术参数
带宽（mm) | 500 | 650 | 800 | 1000 | 1200 | 1400 |
带速（m/s) | 0.8-2.5 | 0.8-2.5 | 1.0-3.15 | 1.0-3.15 | 1.0-4.0 | 1.0-4.0 |
输送能力(t/h) | 78-230 | 131-191 | 278-824 | 435-1233 | 655-2200 | 891-2990 |
功率（kw) | 1.5-30 | 1.5-40 | 1.5-75 | 3-100 | 4-185 | 4-185 |
DTⅡ型带式输送机主要技术参数
带宽（mm) | 500 | 650 | 800 | 1000 | 1200 | 1400 |
带速（m/s) | 0.8-2.5 | 0.8-2.5 | 0.8-3.15 | 0.8-4.0 | 1.0-5.0 | 1.0-5.0 |
输送能力(t/h) | 69-217 | 127-397 | 198-781 | 324-1622 | 593-2971 | 825-4130 |
功率（kw) | 2.2-37 | 2.2-90 | 2.2-315 | 3.0-315 | 5.5-315 | 15-315 |
输送能力
带宽 mm | 带速（m/s） | |||||||||
0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4 | 5 | 6.5 | |
输送量（t/h） | ||||||||||
500 | 69 | 87 | 108 | 139 | 174 | 217 |
|
|
|
|
650 | 127 | 159 | 198 | 254 | 318 | 397 |
|
|
|
|
800 | 198 | 248 | 310 | 397 | 496 | 620 | 781 |
|
|
|
1000 | 324 | 405 | 507 | 649 | 811 | 1014 | 1278 | 1622 |
|
|
1200 |
| 593 | 742 | 951 | 1188 | 1486 | 1872 | 2377 | 2971 |
|
1400 |
| 825 | 1032 | 1321 | 1652 | 2065 | 2602 | 3304 | 4130 |
|
1600 |
|
|
|
| 2186 | 2733 | 344 | 4373 | 5466 |
|
1800 |
|
|
|
| 2795 | 3494 | 4403 | 5591 | 6986 | 9083 |
2000 |
|
|
|
| 3470 | 4338 | 5466 | 6941 | 8676 | 11277 |
2200 |
|
|
|
|
|
| 6843 | 8690 | 10863 | 14120 |
2400 |
|
|
|
|
|
| 8289 | 10526 | 13518 | 17104 |
带式输送机的操作
1、试车时，先开空车，对胶带运行情况进行调整，在空负荷运转中，注意各部分有否发生故障。
2、空负荷试车后，若情况良好，即可按规定能力加料进行满载运转，检查运转是否正常，轴承温度有否升高，未发现不良现象即能正式使用。
3、输送机必须空载启动，应先开车后方可加料，如输送机是多台衔接使用，应先从卸料一端开始顺序启动，而停车时，应在物料全部卸完后方可进行。
4、输送机上不要装载超标准过大岩石或其它重物，否则过重的物件将会使胶带下坠或损坏机件。
5、进料时，不能使物料由过高的地方落于胶带上。
6、若多台输送机联合使用后时，其电气开关必须联锁，以使末一台输送机停车。
