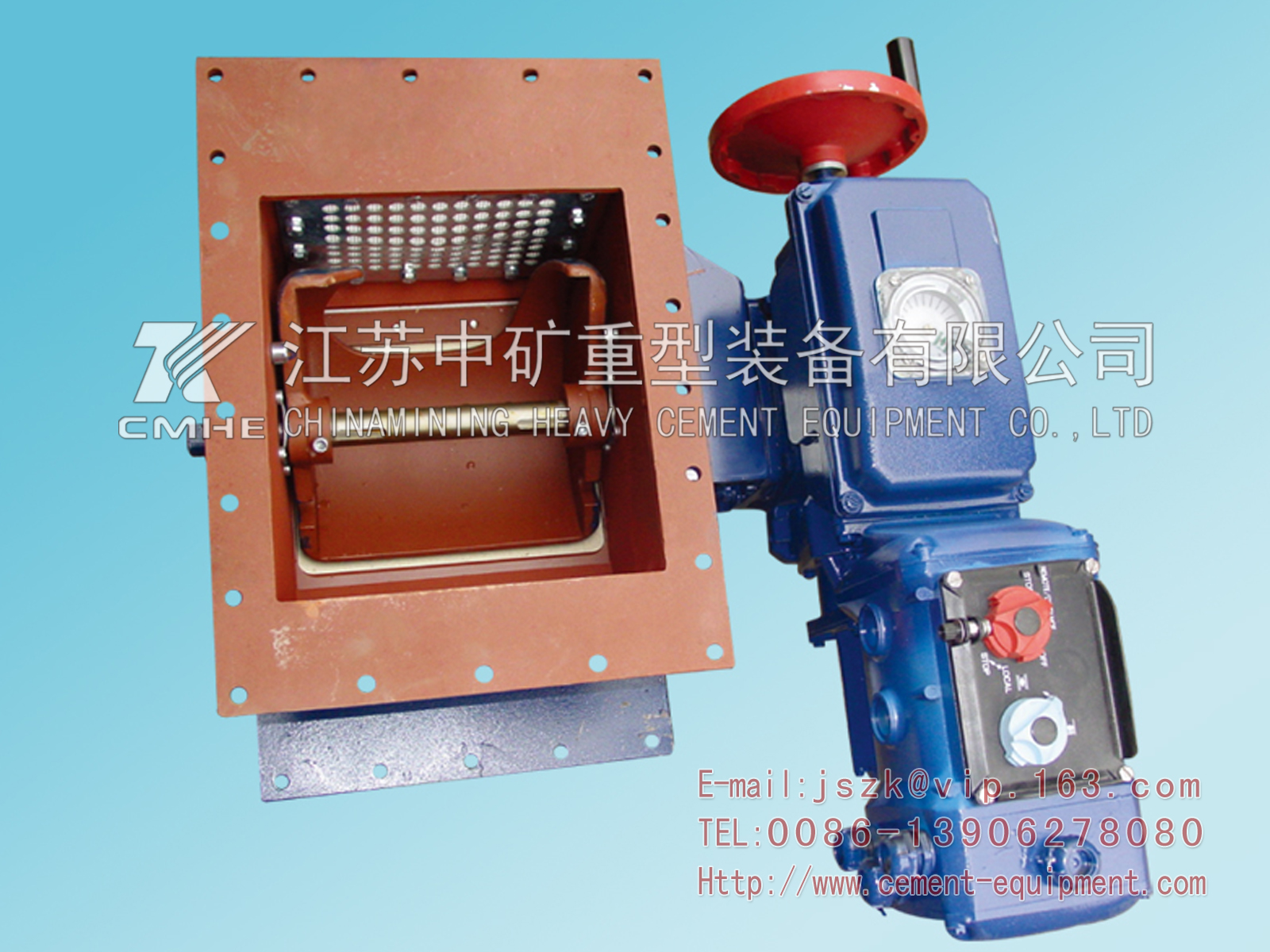

FLD\FKQ-N流量阀、开关阀



一、概述
        流量控制阀用做控制库底卸出的物料量，通常与回转阀一起使用。物料先通过一段小斜槽，使物料流态化，然后进人流量阀，这样可以避免流量控制部分形成料柱。流量控制阀由电动执行器调节开度，可实现远距离控制阀门的开度，以满足系统统计量的要求?；刈е饕谖锪狭髁靠刂葡低持凶骺赜?，通常与电动流量控制阀串联配套使用。广泛适用于建材、冶金、化工、粮食、玻璃等行业。

二、结构特点
        流量控制阀和回转阀设计科学合理、机构紧凑、阀芯开有U型槽口，调节槽口开度可进行流量控制，指示盘可指示阀芯开度，阀芯与电动执行机构的联轴器增设安全销，保证阀芯和执行机构不受损坏，在阀的进口设有衬垫，将阀体与阀芯隔开，衬垫与阀芯之间径向间隙可调整，以保证阀芯运转的灵活性。流量控制阀配用DKJ执行器?；刈溆?0-5A气动推杆。

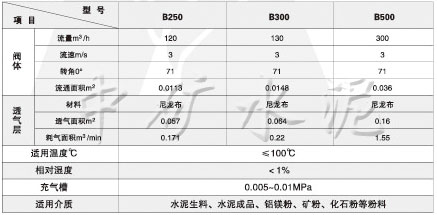

三、性能参数

四、工作原理
        流量控制阀主要有机座、阀体、密封阀、衬套、阀芯、轴承、透气层、充气槽及传动装置组成。风机给予低压小容量空气，经通道口由充气槽充气，气体透过透气层，均匀向上喷吹，鼓动物料向上位移，物料自重下落时，由设备安装斜度而产生位移，不断重复致使物料向前位移。执行机构带动联轴器，阀芯动作，以调节物料流量?；刈е蛔骺刈饔?，通过电磁阀控制气动推杆气源来指令推杆动作，完成切换动作。

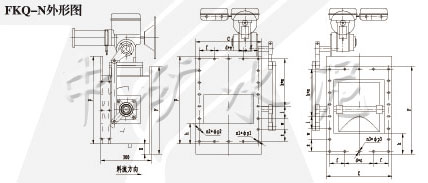

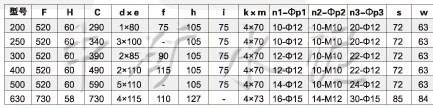

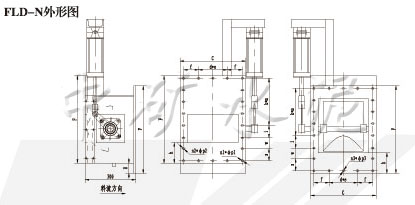

五、外形连接尺寸

六、使用说明
        安装前请检查内腔有无杂物附着，否则会堵塞U型阀芯和损坏阀件。查看沸腾板受潮没有，如沸腾板受潮请更换后再进行安装，否则影响使用效果。检查各传动部分是否灵活可靠。装时传动部分不允许做吊装用，并严禁损伤。两法兰连接中间需加密封垫片，然后均匀拧紧联接螺栓。
