ZDSY电动Y型疏水阀
丁宝勤 13906276368(技术)
电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com
ZDSY型电动Y型疏水阀由新系列电动执行机构和Y 型疏水阀二部分级成，Y型疏水阀的阀体二端为焊接。 执行机构有电开、电关二种作用形式：当输入信号增加，阀从关闭位置逐渐转向开启位置的为电开式。当输入信号增加，阀从开启位置逐渐变向关闭位置的为电关式。
原理：
电动疏水阀是接受来自调节仪表输入的电流信号，经电动执行机构的作用，产生轴向推力，通过连接杆，改变阀芯与阀座的流通面积，直到电动执行机构是位置反馈信号电流与输入信号电流等，从而达到自动调节工艺参数。
规格与技术参数
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系数 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 |
额定行程（mm） | 16 | 25 | 40 | |||||
公称压力PN | 150Lb（2.0MPa）300Lb（5.0MPa）600Lb（10MPa）900Lb（15MPa）1500Lb（25.0MPa） | |||||||
工作温度t（℃） | -20~425℃ | |||||||
信号范围 | 40~20mADC 200VAC 380VAC | |||||||
电源 | 220VAC 50HZ 380VAC 50HZ 60HZ | |||||||
允许泄漏量（1/R） | 近似于0泄漏 | |||||||
灵敏度 | ±（0.5~5%）F.S | |||||||
主要零件材料 表2
零件名称 | 材料 |
阀体 | ZG270-500 ZG1Cr18Ni9Ti |
阀盖 | 45钢 1 Cr18Ni9Ti |
阀杆、推杆 | 1Cr18Ni9Ti |
阀芯、阀座 | 在1Cr18Ni9Ti主体上堆焊司太莱合金 |
填料 | 纺织柔性石墨 |
垫片 | 夹316丝高目柔性石墨 |
注：以上为常用材料，具体牌号以定货合同为准。

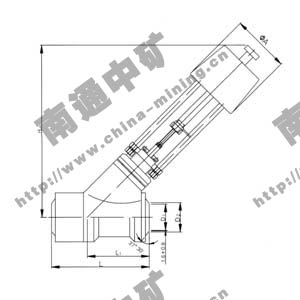

外形尺寸及重量
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
合格压力 | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb | 300Lb |
L | 272 | 272 | 272 | 272 | 272 | 272 | 300 | 300 |
L1 | 179 | 179 | 179 | 179 | 179 | 179 | 190 | 190 |
?A | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 |
H | 569 | 569 | 569 | 591 | 591 | 638 | 638 | 638 |
D1 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
D2 | 25 | 32 | 38 | 45 | 57 | 76 | 90 | 109 |
注：其它压力等级产品外形尺寸同上。
