电动轨道球阀

        ZSLQO/ZDSQO系列电动轨道球阀是综合了闸阀、球阀、截止阀、旋塞阀的优点，实现了机械楔紧式关闭特性。

        电动轨道球阀的特点：

1、开、关无磨损：球体偏离阀座后在转动，消除了密封的磨损，解决了传统球阀阀座和球体的磨损问题。
2、低扭矩操作：因阀座、球体无磨损，故阀杆转动轻松容易，无需配备齿轮箱等增大扭矩的机构。
3、单阀座设计：阀门的静态单阀座设置保障了流体介质的双向零泄漏，避免了双阀座阀门内腔压力升高的问题。
4、 抗磨球体硬密封面：阀芯球体堆焊了一层硬质抛光密封面，能满足在非?？量坛『舷碌拿芊庑?。
5、 自清洗：当阀芯球体倾离阀座时，流体沿密封面360°流动就可将杂质冲洗干净。
6、 流动特性：全通的标准通径，无压力损失，增强了系统效率，并使腐蚀降到很低。
7、  长寿命：由于启闭无磨损、低扭矩，所以故障效率低寿命长。
电动轨道球阀由于具备了以上特点，所以电动轨道球阀适应于石油、天然气的放空与排污；流体管线上的紧急关断和旁通；流量仪表或机泵进出口的隔离；需零泄漏或频繁操作等诸多场合下正常工作。

 工作原理与结构类型
1、电动轨道球阀的开启
       在关闭的状态下，当执行机构带动阀杆向上运动，其阀杆底部的角形平面使球体密封面倾离阀座，阀杆继续提升并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦旋转90°直至阀杆提升位置，球体通孔对准阀门通道。
2、 电动轨道球阀的关闭
       关闭时，当执行机构带动阀杆向下运动，阀杆下移，并使球体开始旋转，阀杆继续下移，阀杆受到嵌于螺旋槽内的导向销作用，使阀杆和球体同时旋转90°，快要关闭时，球体已在与阀座无接触的情况下旋转90°，阀杆继续下移 ，球体摆动，并受机械楔紧施压压紧在阀座上，使阀座密封面产生弹性变形，与球体密封面紧密配合，从而保证安全、可靠的零泄漏。

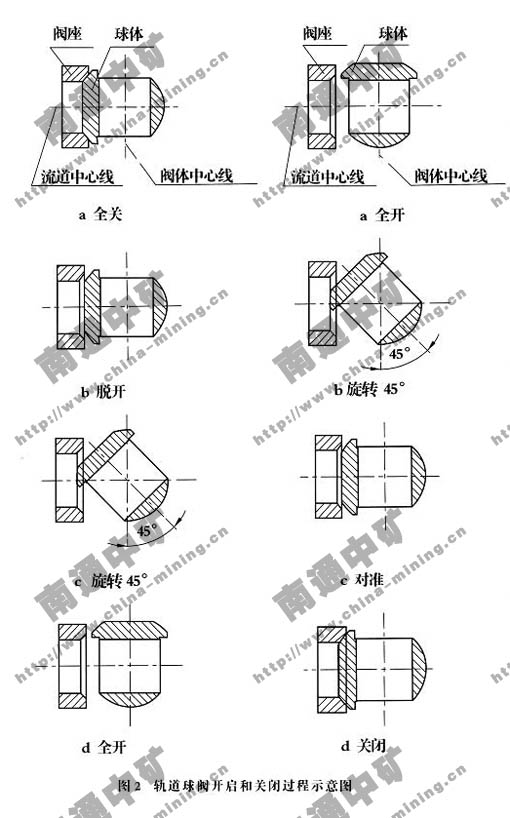

3、  电动轨道球阀的机构示意
4、  电动轨道球阀的类型
       电动轨道球阀主要分为ZSLQO型气动活塞式轨道球阀和ZDSQO型电动式轨道球阀。

主要零件材料

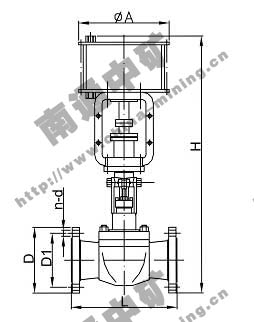

ZSLQO型气动活塞式轨道球阀外形尺寸

注：本表所有数据都以PN16为依倨

如有特殊要求请在订货时提出

ZDSQO型电动轨道球阀外形尺寸及重量

注：本表所有数据都以PN16为依倨

如有特殊要求请在订货时提出
