    电动调节蝶阀

    丁宝勤 13906276368(技术)

    电话：0513-88400999 传真：0513-88400998 邮箱：jszk@vip.163.com



            ZAJD型电动调节蝶阀有开关型和智能型二种，蝶阀与LKR执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，电动调节蝶阀体积小，性能可靠、配套简单、流通能力大。
            电动调节蝶阀适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的工业自动控制系统中。

    一、阀体
    公称通径：50－400mm
    公称压力：PN1.0，1.6，2.5MPa
    连接形式：法兰式按JB/T78－59  JB79－59对夹式法兰连接
    材    料：HT200  ZG25I  ZG1Cr18Ni9
    ZG0Cr17Ni12Mo2   衬四氟
    介质温度：常温型：-20oC～+200oC  散热型：-40oC～+450oC

    二、阀内组件
    阀芯形式：阀板
    流量特性：直线特性或等百分比特性
    材    料：HT200  ZG25I  1Cr18Ni9Ti衬橡胶衬四氟乙烯

    三、执行机构：
    类型：可选用PS系列、3810、LKR系列电子式角行程执行机构。
    技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

    四、ZAJD蝶阀规格参数表

    公称通径DN

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    流量系数（Kv）

    110

    180

    232

    368

    656

    735

    1240

    2025

    2712

    3875

    5038

    动作范围

    0－90o

    允许压差△P

    小于公称压力（1.6MPa）

    泄漏量Q

    按GB/T4213－92，为Kv值的10-4

    环境温度oC

    －20～60oC

    基本误差

    ±2.5%

    回差

    ±2.5%

    死区

    1%

    可调范围

    250:1                                         350:1

    配用执行机构

    LKR—05  10

    PSQ101

    381RSA－05

    LKR— 20

    PSQ201

    381RSC－30

    LKR－40

    PSQ501

    381RSC－50

    LKR－60

    PSQ701

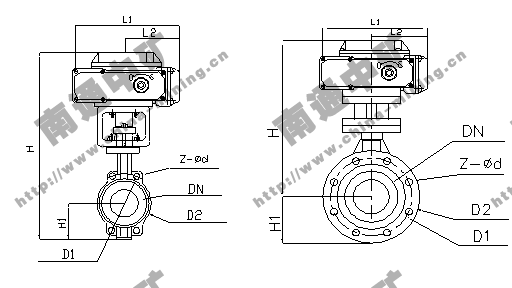

    五、ZAJD971（973）电动对夹式蝶阀尺寸

    公称通径DN

    L阀厚度

    H

    H1

    D1

    Z-фd

    D2

    L1



    L2

    50

    43

    452

    80/112

    120/125

    4-18

    165

    208

    120

    65

    46

    475

    88/115

    136/145

    4-18

    185

    208

    120

    80

    46/49

    516

    96/120

    160

    8-18

    200

    208

    120

    100

    52/56

    551

    115/140

    185

    8-18

    220

    208

    120

    125

    56/64

    566

    128/170

    210

    8-18

    250

    208

    120

    150

    56/70

    606

    140/180

    240

    8-22

    285

    256

    156

    200

    60/71

    731

    175/210

    295

    8-22

    340

    256

    156

    250

    68/76

    778

    202/240

    355

    12-22

    395/405

    256

    156

    300

    78/83

    830

    242/290

    410

    12-22

    445/460

    256

    156

    350

    78/92

    996

    266/320

    470

    16-22

    505/520

    346

    156

    400

    102

    1058

    298/350

    515/525

    16-26

    565/580

    346

    156

    注：表中数据XX/XX，“L”“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa




    六、型号编制说明

    Z

    A

    J

    D

    9

    71

    F

    16

    P

    G

    自控阀门

    执行机构类型：

    位移  特征：

    阀门代号：

    传动形式：

    连接形式：

    密封面材料：

    公称

    压力：

    阀体

    材质：

    温度类型：


    D：表示PS系列

    J：表示角行程

    Q：表示球阀

    9：表示电动

    41：表示法兰

    F：表示四氟乙烯

    16：表示1.6MPa

    C：表示碳钢

    G：表示中温型


    R：表示3810系列

    S：表示直行程

    D：表示碟阀

    6：表示气动

    11：表示丝扣

    H：表示金属硬密封

    25：表示2.5MPa

    P：表示不锈钢

    常温省略


    A：LKR系列



    V：表示V形球阀



    71：表示对夹式



    40：表示4.0MPa

    R：表示316L




    C：其它系列



    64：表示6.4MPa

    F46：表示阀体衬四氟





    公称通径DN

    L

    阀厚

    H

    H1

    D2

    D1

    Z-?d

    L1



    L2

    50

    108

    539

    83/112

    165

    125

    4-18

    208

    120

    65

    112

    554

    93/115

    185

    145

    4-18

    208

    120

    80

    114

    569

    100/120

    200

    160

    8-18

    208

    120

    100

    127

    614

    110/138

    220

    180

    8-18

    208

    120

    125

    140

    649

    125/164

    250

    210

    8-18

    208

    120

    150

    140

    725

    143/175

    285

    240

    8-22

    256

    156

    200

    152

    835

    180/208

    340

    295

    8-22/12-22

    256

    156

    250

    165

    890

    200/243

    395/405

    350

    12-22/12-26

    256

    156

    300

    178

    995

    250/283

    445/460

    400

    12-22/12-26

    256

    156

    350

    190

    1155

    270/310

    505/520

    460

    16-22/16-26

    346

    156

    400

    216

    1225

    300/340

    565/580

    515

    16-26/16-30

    346

    156
